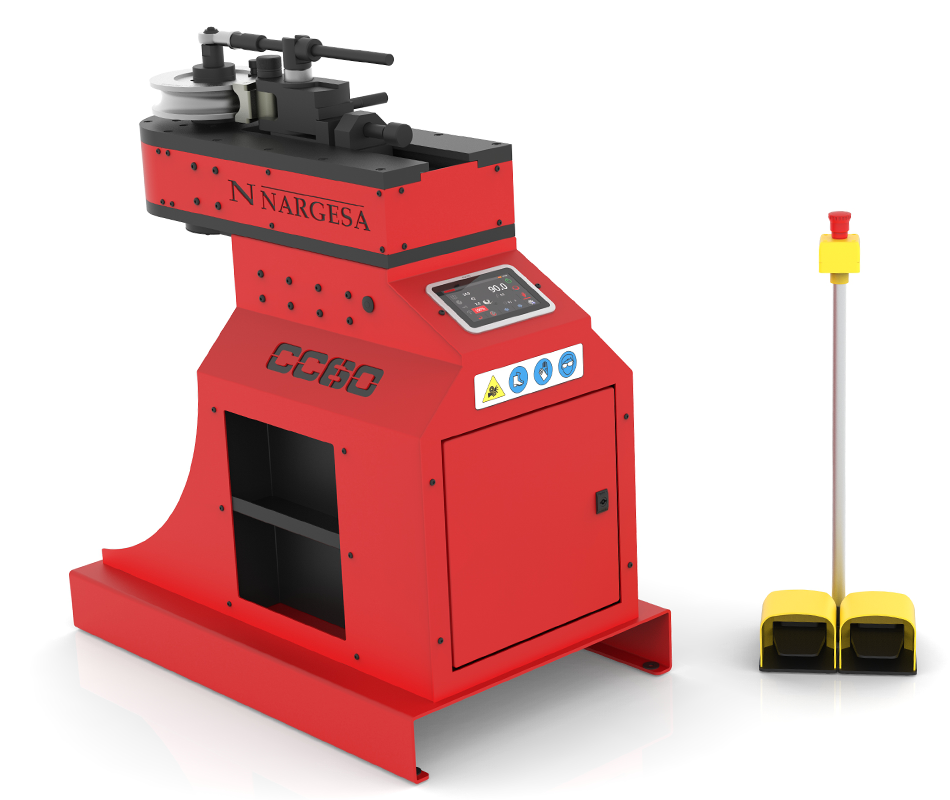

Curvadora de tubos Sin mandril CC60 CNC

NUEVA generación de Curvadoras de tubos sin mandril CC60Capacidad máxima: 60,3mm o 2" Schedule-40 o 2" 1/4 x 4mm.

La nueva generación de Curvadoras de tubos sin mandril CC60 realizan curvas en tubo hueco hasta 180º con el mejor acabado, la máxima rapidez y menor espesor que otras máquinas de su misma categoría. Los tubos pueden ser redondos, ovalados cuadrados, rectangulares… en diferentes materiales: hierro, aluminio, acero inoxidable, cobre..

Todos los productos Nargesa se adaptan a las normas CE de fabricación de maquinaria industrial.

Características técnicas

Las Curvadoras de tubos sin mandril Nargesa son ideales para la realización de curvas con una calidad constante para tubos, tuberías, barras cuadradas, sólidos y otros perfiles.

  • Capacidad máxima en tubo redondo de acero S275:  60,3mm o 2" Schedule-40 o 2" 1/4 x 4mm.
  • Capacidad máxima en tubo de aluminio: 60,3mm x 8 mm
  • Capacidad máxima en tubo de acero inoxidable 304 /316: 60,3mm x 3mm
  • Capacidad máxima en tubo cuadrado: 40x40x4mm
  • Ángulo máximo de curvatura: 180º
  • Velocidad automática de rotación de 1,1 a 3,5 rpm
  • Radio mínimo de curvatura: 3 veces el diámetro del tubo.
  • Radio máximo de curvatura: 320mm
  • Repetitividad en la curva de +/- 0,1 grados
  • Brazo de refuerzo para tubos de diámetros superiores a 40mm incluido.
  • Lubricante BEND 8 de 400ml Incluido.
  • Cabezal desplazado para piezas complejas.
  • Dos direcciones de curvado, derecha e izquierda para facilitar el curvado.
  • Sistema rápido de cambio de matriz: Máx. 60 segundos.
  • Pedal de seguridad a derecha e izquierda.
  • Estanterías laterales para almacenar matrices.
  • Todas las matrices son de acero templado para evitar posibles desgastes.
  • Las contra-formas son fabricadas en aleaciones de bronce aluminio para evitar marcas en el exterior de la curva.

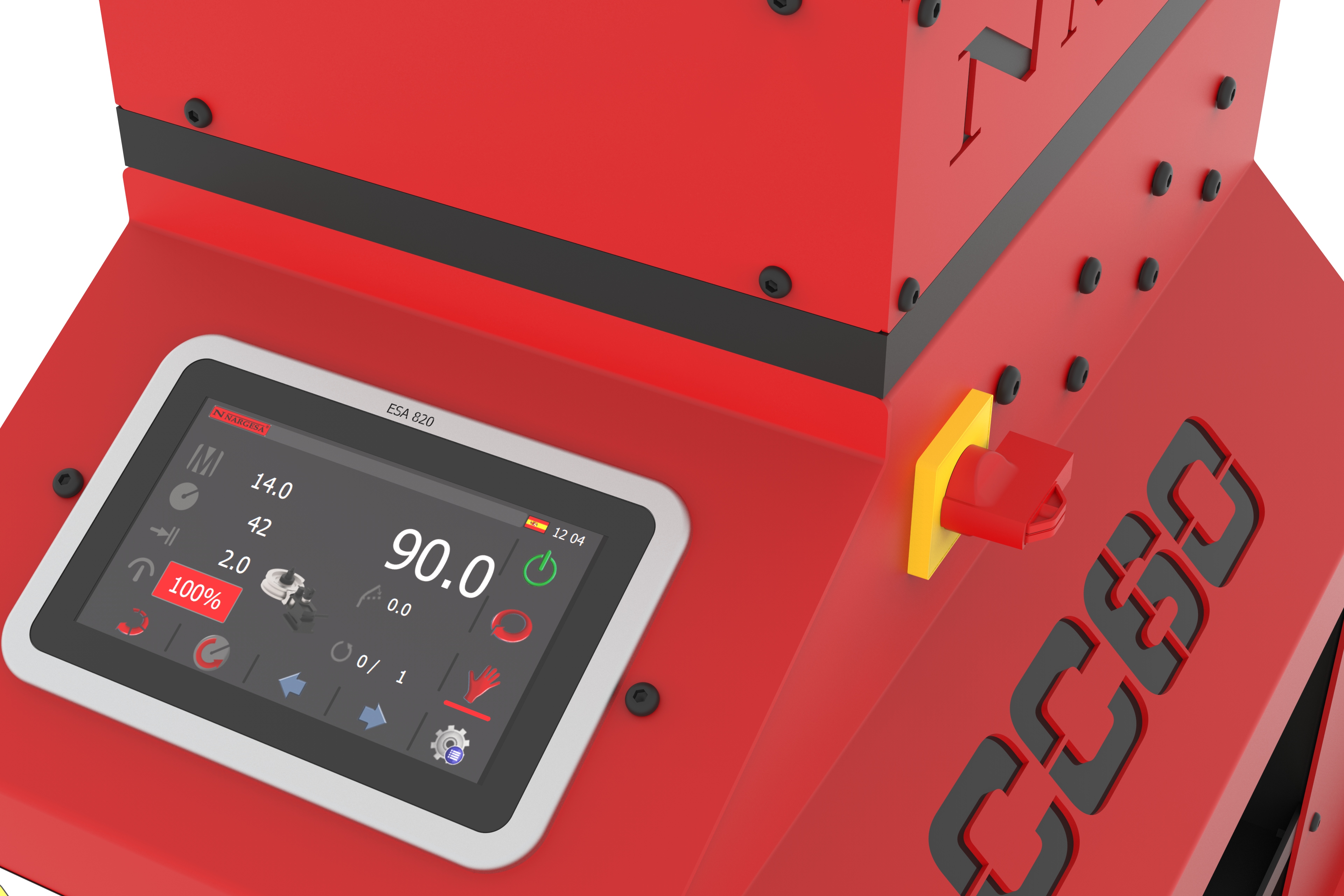

  • Control CNC con pantalla táctil de 7” en más de 20 idiomas.
  • Tecnología 4.0.
  • Almacenamiento de hasta 10.000 programas.
  • Programación de hasta 50 ángulos distintos en la misma pieza.
  • Programación de medidas en pulgadas o en milímetros.
  • Carro pivotante con desclave automático facilitando la extracción del material.
  • Corrección de la recuperación elástica (Springback) automática y programable.
  • Potencia del Motor: 1,1 KW / 1,5 CV.
  • Tensión eléctrica: 230V Monofásica 50/60Hz
  • Opcional tensión de 110V Monofásica 50/60Hz
  • Intensidad: 4,5 A
  • Peso de la máquina: 360Kg
  • Bancada inferior paletizada para poder transportar la máquina al sitio de trabajo o almacenar.
  • La dobladora de caños CC60 se envía completamente montada.
  • Palet de madera y caja de cartón de 3 capas apta para el transporte marítimo.
  • Opcional: embalaje de madera NIMF15.
  • Todas las capacidades están basadas en la normativa de tubos de acero al carbono según ASTM, Norma A-53 grado A con una resistencia máxima a la tracción de 330MPa. Las paredes con mas espesor a la establecida y los materiales con mas resistencia, reducen las capacidades de la máquina. Consulte con su proveedor de material las especificaciones de este.

Todos nuestros productos están fabricados en nuestras instalaciones en España. Los componentes hidráulicos y electrónicos son completamente estándar y de las mejores marcas de primer orden Europeo, con servicio técnico en todo el mundo: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...

Ejemplos de trabajos realizados con Curvadora de tubos Sin mandril CC60 CNC

Que deberíamos saber antes de comprar una Curvadora de tubos

Tecnologia 4.0: Esta tecnología permite que la máquina esté conectada remotamente con el departametno técnico del fabricante que podrá actualizar el software, detectar posibles anomalías...

Robustez y rapidez: Si se fijan en el peso de la máquina comparada con otras marcas, pueden hacerse una idea de cómo está construida. No estamos hablando de máquinas para el bricolaje, sino Curvadoras de tubos que pueden trabajar 24 horas diarias.

Espesores y acabados de la curva: Las novedosas contra-formas diseñadas por Nargesa garantizan un buen acabado con un espesor incluso delgado.

Cabezal desplazado y doblado en los dos sentidos: El diseño del cabezal desplazado permite realizar curvas complejas pasando por debajo del mismo.

Eficiencia energética mejorada: El consumo por la capacidad de la máquina se ha reducido significativamente con su consecuente ahorro energético.

Desclave automático: El carro de apriete se desplaza automáticamente a derecha o izquierda en dependencia del sentido de la curva, facilitando la evacuación de la pieza sin necesidad de reajustar el apriete.

Tirante de refuerzo incluido: Con las Curvadoras de tubos CNC se suministra un brazo de refuerzo de serie.

Lubricante Bend 8 Incluido: Con la compra de la dobladora de tubos se suministra un bote de 400ml de lubricante especial para el curvado.

Lubricante Nargesa BEND8 en aerosol - Curvadora de tubos Sin mandril CC60 CNC

Con las Curvadoras de tubos Nargesa se suministra un bote de lubricante BEND8 de 400 ml.

Formatos disponibles de este producto:
REF. 060-SPR-00003 Bote de 400ml.
REF. 060-SPR-00004 Caja de 12 botes de 400ml.  108€

Es un aceite en aerosol muy aditivado y de baja viscosidad. Contiene PTFE. No contiene siliconas.

  • Favorece el acabado de la curva exterior
  • Evita rugosidades y estrías interiores
  • Reduce el desgaste de la matriz
  • Ideal para tubo de poco espesor
  • Lubrica para reducir la fricción
  • Previene y disuelve la corrosión
  • Abrillanta y protege
  • Limpia y elimina la suciedad
Tope posicionador 2 ejes CC60 - Curvadora de tubos Sin mandril CC60 CNC

El tope de la CC60 permite realizar piezas en serie, con mayor rapidez, precisión y repetitividad.

  • Posicionamiento longitudinal ajustable con 6 posiciones
  • Rotación angular del cabezal cada 5 grados
  • Plato de cuatro garras ajustable a tubo redondo y cuadrado
  • Desplazamiento longitudinal con guías lineales de alta precisión
  • Control anti-colisión automático
  • Fácil manejo y preparación para piezas complejas

REF: 140-17-01-50000
Longitud del tope: 3000mm
Capacidad máxima: 60,3mm, 2” Schedule
Peso: 110Kg

CARACTERÍSTICAS DEL EMBALAJE
Nº Bultos: 1.
Ancho: 3130 mm.
Fondo: 980 mm.
Alto: 660 mm.
Volumen: 2,03 m3
Peso Neto: 110 Kg.
Peso Bruto: 160 Kg.


Otras características:
  • El Tope de la dobladora de caños CC60 se envía completamente montado, solo será necesario colocar las patas y fijarlo al suelo.
  • Palet de madera y caja de madera y cartón de 3 capas apta para el transporte marítimo.
  • Opcional: Embalaje de madera NIMF15.



VIDEO - Manual de instrucciones del Tope

Conjunto Matriz Diámetro 15mm Radio 60mm - Curvadora de tubos Sin mandril CC60 CNC

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-10001
Diámetro exterior: 15 mm
Radio: 4D=60 mm
Espesor min: 1 mm
Espesor máx: 5 mm
Peso: 3,176 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 20mm Radio 60mm - Curvadora de tubos Sin mandril CC60 CNC

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-10002
Diámetro exterior: 20 mm
Radio: 3D=60 mm
Espesor min: 1 mm
Espesor máx: 5 mm
Peso: 3,216 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 25mm Radio 75mm - Curvadora de tubos Sin mandril CC60 CNC

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-10003
Diámetro exterior: 25 mm
Radio: 3D=75 mm
Espesor min: 1,2 mm
Espesor máx: 5 mm
Peso: 5,545 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 30mm Radio 90mm - Curvadora de tubos Sin mandril CC60 CNC

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-10004
Diámetro exterior: 30 mm
Radio: 3D=90 mm
Espesor min: 1,2 mm
Espesor máx: 5 mm
Peso: 8,292 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 35mm Radio 105mm - Curvadora de tubos Sin mandril CC60 CNC

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-10005
Diámetro exterior: 35 mm
Radio: 3D=105 mm
Espesor min: 1,5 mm
Espesor máx: 5 mm
Peso: 12,140 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 40mm Radio 120mm - Curvadora de tubos Sin mandril CC60 CNC

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-10006
Diámetro exterior: 40 mm
Radio: 3D=120 mm
Espesor min: 1,5 mm
Espesor máx: 5 mm
Peso: 17,112 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 50mm Radio 150mm - Curvadora de tubos Sin mandril CC60 CNC

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-10007
Diámetro exterior: 50 mm
Radio: 3D=150 mm
Espesor min: 2 mm
Espesor máx: 5 mm
Peso: 31,407 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 60mm Radio 180mm - Curvadora de tubos Sin mandril CC60 CNC

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-10008
Diámetro exterior: 60 mm
Radio: 3D=180 mm
Espesor min: 2 mm
Espesor máx: 2,5 mm
Peso: 40,88 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 60mm Radio 180mm con Rodillos - Curvadora de tubos Sin mandril CC60 CNC

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.
Dos rodillos de apoyo de acero de alta resistencia tratados térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, estos rodillos reducen la superficie de contacto y por lo tanto reducen la fricción.

REF: 140-17-01-10009
Diámetro exterior: 60 mm
Radio: 3D=180 mm
Espesor min: 3 mm
Espesor máx: 4 mm
Peso: 40,58 Kg

Para su uso es necesario el Conjunto Acople Rodillo de Apoyo REF: 140-17-01-00002

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 17,10mm Radio 60mm Diámetro 3/8

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-20001
Diámetro exterior: 3/8"
Diámetro exterior: 17,10 mm
Radio: 60 mm
SCH10: 1,65 mm
SCH40: 2,31 mm
SCH80: 3,20 mm
Peso: 4,22 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 21,30mm Radio 63,9mm Diámetro 1/2

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-20002
Diámetro exterior: 1/2"
Diámetro exterior: 21,30 mm
Radio: 3D=63,9 mm
SCH10: 2,11 mm
SCH40: 2,77 mm
SCH80: 3,73 mm
SCH160: 4,78 mm
Peso: 3,567 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 26,70mm Radio 80,1mm Diámetro 3/4

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-20003
Diámetro exterior: 3/4"
Diámetro exterior: 26,70 mm
Radio: 3D=80,1 mm
SCH10: 2,11 mm
SCH40: 2,87 mm
SCH80: 3,91 mm
SCH160: 5,56 mm
Peso: 6,738 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 33,70mm Radio 101,1mm Diámetro 1

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-20004
Diámetro exterior: 1"
Diámetro exterior: 33,7 mm
Radio: 3D=101,1 mm
SCH10: 2,77 mm
SCH40: 3,38 mm
SCH80: 4,55 mm
SCH160: 6,35 mm
Peso: 11,176 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 42,40mm Radio 127,2mm Diámetro 1

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-20005
Diámetro exterior: 1” 1/4
Diámetro exterior: 42,40 mm
Radio: 3D=127,2 mm
SCH10: 2,77 mm
SCH40: 3,56 mm
SCH80: 4,85 mm
SCH160: 6,35 mm
Peso: 18,860 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 48,30mm Radio 144,9mm Diámetro 1

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-20006
Diámetro exterior: 1” 1/2
Diámetro exterior: 48,30 mm
Radio: 3D=144,9 mm
SCH10: 2,77 mm
SCH40: 3,68 mm
SCH80: 5,08 mm
Peso: 27,0478 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 60,30mm Radio 180,9mm Diámetro 2

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.
Dos rodillos de apoyo de acero de alta resistencia tratados térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, estos rodillos reducen la superficie de contacto y por lo tanto reducen la fricción.

REF: 140-17-01-20007
Diámetro exterior: 2"
Diámetro exterior: 60,30 mm
Radio: 3D=180,9 mm
SCH10: 2,77 mm
SCH40: 3,91 mm
Peso: 45,755 Kg

Para su uso es necesario el Conjunto Acople Rodillo de Apoyo REF: 140-17-01-00002

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 15,88mm Radio 60mm Diámetro 5/8

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-30001
Diámetro exterior: 5/8"
Diámetro exterior: 15,88 mm
Radio: 60 mm
Espesor min: 1 mm
Espesor máx: 4 mm
Peso: 3,601 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 19,05mm Radio 60mm Diámetro 3/4

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-30002
Diámetro exterior: 3/4"
Diámetro exterior: 19,05 mm
Radio: 60 mm
Espesor min: 1 mm
Espesor máx: 4 mm
Peso: 2,794 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 25,40mm Radio 76,20mm Diámetro 1

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-30003
Diámetro exterior: 1"
Diámetro exterior: 25,4 mm
Radio: 3D=76,2 mm
Espesor min: 1,2 mm
Espesor máx: 5 mm
Peso: 5,723 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 31,75mm Radio 95,25mm Diámetro 1

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-30004
Diámetro exterior: 1” 1/4
Diámetro exterior: 31,75 mm
Radio: 3D=95,25 mm
Espesor min: 1,5 mm
Espesor máx: 6 mm
Peso: 10,213 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 38,10mm Radio 114,30mm Diámetro 1

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-30005
Diámetro exterior: 1” 1/2
Diámetro exterior: 38,10 mm
Radio: 3D=114,3 mm
Espesor min: 1,5 mm
Espesor máx: 7 mm
Peso: 15,698 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 50,8mm Radio 152,4mm Diámetro 2

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-30006
Diámetro exterior: 2"
Diámetro exterior: 50,80 mm
Radio: 3D=152,4 mm
Espesor min: 2 mm
Espesor máx: 5 mm
Peso: 32,241 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 57,15mm Radio 171,45mm Diámetro 2

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una contraforma diseñada por el departamento de I+D de Nargesa que reduce la fricción y asegura un curvado óptimo. Está fabricada con una aleación de bronce y aluminio de alta resistencia y mecanizada en 3D.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.

REF: 140-17-01-30007
Diámetro exterior: 2" 1/4
Diámetro exterior: 57,15 mm
Radio: 3D=171,45 mm
Espesor min: 2 mm
Espesor máx: 2,5 mm
Peso: 36,13 Kg

Para otros diámetros y espesores consultar con el fabricante

Conjunto Matriz Diámetro 57,15mm Radio 171,45mm Diámetro 2

Con cada Conjunto se suministra:
Una rulina de acero de alta resistencia tratada térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, esta rulina se adapta perfectamente al tubo que curvamos para conseguir un resultado excelente.
Una brida con su pasador que aporta una sujeción firme del material durante el proceso de curvado.
Dos rodillos de apoyo de acero de alta resistencia tratados térmicamente con una carbonitruración para conseguir una dureza de 50-54HRC, estos rodillos reducen la superficie de contacto y por lo tanto reducen la fricción.

REF: 140-17-01-30008
Diámetro exterior: 2" 1/4
Diámetro exterior: 57,15 mm
Radio: 3D=171,45 mm
Espesor min: 3 mm
Espesor máx: 4 mm
Peso: 35,91 Kg

Para su uso es necesario el Conjunto Acople Rodillo de Apoyo REF: 140-17-01-00002

Para otros diámetros y espesores consultar con el fabricante

Conjunto Acople Rodillo de Apoyo CC60 - Curvadora de tubos Sin mandril CC60 CNC

REF: 140-17-01-00002

El Conjunto acople rodillo de apoyo CC60 se usa para curvar tubo de diámetro igual o superior a 60mm, 2" 1/4 o 2" Schedule x 3 mm. Este conjunto está formado por:

El porta-rodillo: El porta-rodillo se compone de tres piezas de acero de alta resistencia mecanizadas con precisión y tratadas superficialmente. Se atornillan y se centran mediante pasadores rectificados para asegurar el correcto funcionamiento.
El eje de acople: El eje de acople esta formado por un eje cromado de Ø20mm de Matera

Peso: 9,856 kg

CONTROL CNC ESA S625

Las curvadoras de codos Nargesa llevan un control con pantalla táctil a color de 7”, muy intuitivo y fácil de utilizar, con la última tecnología 4.0. Solo debemos introducir la medida del tubo, el espesor, el ángulo de la curva o curvas, elegir la matriz de la biblioteca y el control programa el resto de parámetros automáticamente; corrección de la recuperación elástica (springback), velocidad de rotación aconsejable, si es necesario utilizar el tirante de refuerzo o no, si la curva a realizar es posible… Todos ellos son modificables por el cliente final a sus necesidades. Estas son algunas de las prestaciones más relevantes de dicho control.

  • Almacenamiento de hasta 10.000 programas.
  • Programación de hasta 50 ángulos distintos en la misma pieza.
  • Programación de medidas en pulgadas o en milímetros.
  • Biblioteca de matrices disponibles con posibilidad de programar de nuevas.
  • Biblioteca de diferentes tubos formas y espesores.
  • El CNC se sirve en más de 20 idiomas diferentes.
  • Velocidad de rotación de 0,7 a 4,5 rpm graduable automáticamente o manualmente.
  • Modo de funcionamiento manual o automático.
  • Corrección de la recuperación elástica (springback) Automática.
  • Contador de piezas.
  • Corrección del grado de curva final programable independientemente.
  • Tecnología 4.0
  • Diagnóstico de alarmas en pantalla.
  • Aviso del mantenimiento preventivo.
  • Posibilidad de conectarse remotamente por parte del fabricante sin estar presente.
  • Aviso en pantalla de si necesitamos o no utilizar el tirante de refuerzo.
  • Resolución de la pantalla táctil a color de 7” 800x480
  • Disco de silicio de 128MB
  • 2 Entradas analógicas, resolución de 12 bits.
  • 16 entradas digitales (24 Vdc).
  • 16 salidas digitales (24 Vcc, 0,7 A max.) Protegidas contra sobrecargas y cortocircuitos.
  • 1 puerto serie RS232
  • 1 puerto CAN con 9 contactos SubD F conector.
  • Fuente de alimentación 24Vdc.
  • 1 puerto USB





Dimensiones de la máquina Curvadora de tubos Sin mandril CC60 CNC Nargesa

Dimensiones de la máquina: 600x1000x1143 mm.

Peso: 350 Kg.

Código Arancelario:  84622180

Otras características:

  • Bancada inferior paletizada para poder transportar la máquina al sitio de trabajo o almacenar.
  • La dobladora de caños CC60 se envía completamente montada.
Características del embalaje Curvadora de tubos Sin mandril CC60 CNC Nargesa

Nº Bultos: 1.

Ancho: 730 mm.

Fondo: 1100 mm.

Alto: 1320 mm.

Volumen: 1,06 m3

Peso Neto: 350 Kg.

Peso Bruto: 360 Kg.

Código Arancelario:  84622180

Otras características:

  • Bancada inferior paletizada para poder transportar la máquina al sitio de trabajo o almacenar.
  • La dobladora de caños CC60 se envía completamente montada.
  • Palet de madera y caja de cartón de 3 capas apta para el transporte marítimo.
  • Opcional: Embalaje de madera NIMF15.

Usos de esta máquina: Curvadora de tubos Sin mandril CC60 CNC

Las Curvadoras de radio fijo se utilizan en la mayoría de sectores relacionados con el mundo de la metalúrgica. Naval: para construir todo tipo de conductos y tuberías con diferentes formas. Para las protecciones y barandas de yates en acero inoxidable. Construcción: todo tipo de escaleras, barandas de piscinas, protecciones para parkings, gasolineras, pilares, naves… Automóvil: parachoques, barras antivuelco, cars, protecciones y ventanas de “buggies”… Motocicleta: chassis de motos, manillares, parkings de motocicletas y bicicletas. Mueble: Fabricación de máquinas de gimnasio, sillas, mesas y todo tipo de mobiliario. Agricultura: Estructuras para los comederos de los animales, maquinaria, invernaderos…

Envío a todo el mundo

Gestionamos el transporte de su máquina a cualquier lugar del mundo.

Garantía de 3 años

Registre su máquina en la web y conseguirá hasta 3 años de garantía.

Casos de éxito

¡El testimonio de nuestros clientes es nuestro mejor aval!

Contacta con nosotros

Contacta por Skype
Llámanos +34 972568085
Llámanos por Whatsapp

Suscríbete a nuestra Newsletter

Únete a la comunidad Nargesa y recibe toda la información del sector, vídeos demostrativos, promociones en maquinaria…
