Torsionatrice MT500A

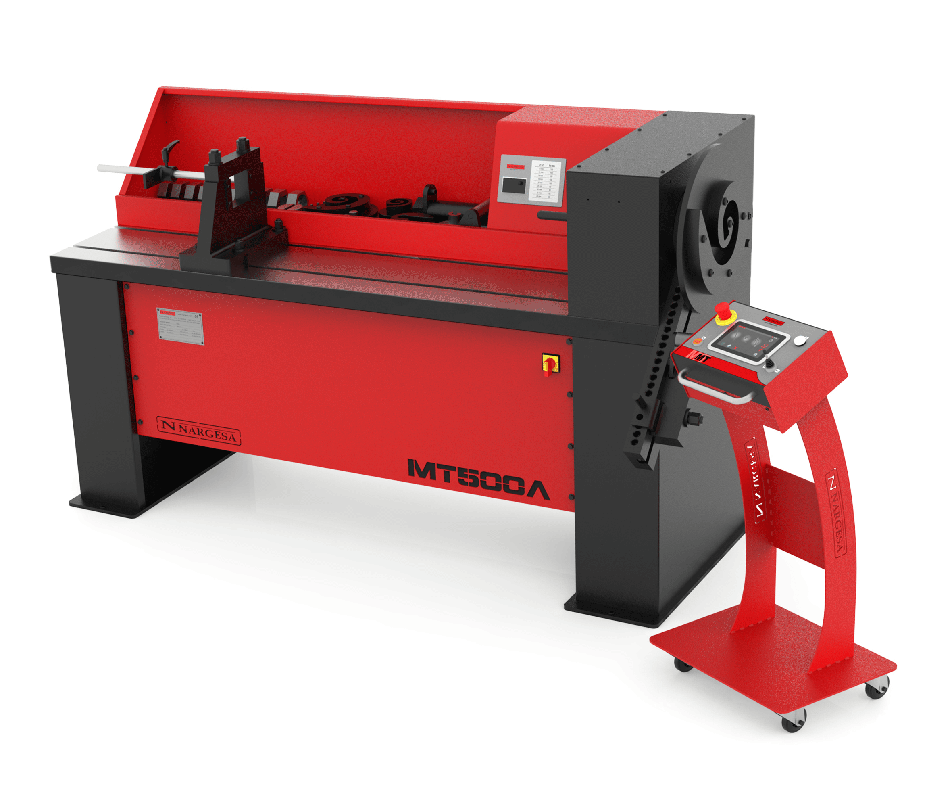

La Torsionatrice Nargesa MT500A automatica, con programmatore di pezzi, fabbrica ogni tipo di pezzo per la forgia ornamentale, colonnine, volute ecc... Capacità di torcitura massima: quadro 40 mm, piegatura massima: 25 mm di spessore.

Torsionatrice automatica MT 500A NARGESA. Brevettata da Prada Nargesa qualche anno fa ci incita a essere un'azienda principale nella produzione di questo tipo di macchine.E' fabbricata in monoblocco d'acciaio saldato e meccanizzato. Concepita per lavorare il ferro a freddo. Ottima per esseguire ogni tipo di pezzo per la forgia ornamentale, colonnine, volute ecc... Utilizzate in: sbarre per le finestre, ringhiere, tavoli, sedie, porte, finestre, recinzioni ... Può esseguire un'infinità di figure diverse in profilo quadro, tondo, tubo, acciaio ondulato, ringhiera, piatti ecc...

Caratteristiche Tecniche

Metodo di lavoro mediante torsione e flessione a FREDDO.

Macchina adatta per piccole, medie e grandi produzioni.

Trasmissione sicura e afffidabile mediante un motoreduttore di pignoni piatti temprati, ottenendo così grandi risultati con minima manutenzione.

Perfetta per la realizzazione di tutti i tipi di pezzi ornamentali standard e imprescindibile per fare i propri disegni più cotizzati nel mercato. I pezzi su misura richiesti dagli architetti ,  i tecnici  e  i clienti finali la rendono una macchina imprescindibile per un' officina di fabbro.

Dispone da due stazioni di lavoro, uno per torsionatura e un'altra per piegatura senza limite d'incavo. Può realizzare pezzi di grandi dimensioni a differenza del resto delle torsionatrici del mercato.

Per fare questi lavori particolari, Nargesa somministra a richiesta gli accessori o i dischi di accoppiamento cosi il cliente può realizzare i suoi propri disegni.

La torsionatrice Nargesa MT500A  fornisce di serie gli accessori con i quali poter realizzare un' infinità di pezzi: Torciture, volute, piegature, curvature, ganci, catene... (Più informazione in ACCESORI DI SERIE).

Essiste anche la possibilità di acquistare degli accessori opzionali: Pancia, ringhiera inglese, anelli di raggio fisso, pigne decorative... (Più informazione su ACCESORI OPZIONALI).


           Caratteristiche Tecniche

Capacità di torcitura massima 40 mm o 1 3/8" pollici.
Capacità di piegatura massima 25 mm o  1" pollici.
Capacità di torcitura e piegatura massima in piatti, fogli o corrimano di 50x10 mm o 2"x 3/8" pollici.
Possibilità di acquistare gli accessori della macchina in mm o in pollici.
Lunghezza di torcitura massima  1.620 mm.
Potenza del Motore: 4Kw / 5,5 Cv. (Hp).
Programmatore CNC per realizzare grandi produzioni.
Tensione trifase: 230/400 V.
Velocità di rotazione regolabile da 0 a 10 r.p.m..


Bassamento inferiore preparato per il trasporto semplice della macchina verso il luogo di lavoro o immagazzinaggio.
La macchina si invia completamente montata.
Imballaggio con palet di legno trattato NIMF 15 e scatola di cartone di 3 strati adatta per il trasporto maritimo.
Opzional imballaggio completo in legno NIMF15.

La sua robustezza, versatilità, posizionatore automatico, produttività e facilità d'uso fanno di essa una delle migliori macchine per le officine di fabbro.



Tutti i nostri prodotti sono fabbricati nelle nostre istalazioni in Spagna. I componenti idraulici ed elettronici sono completamente standard e delle migliori marche Europee, con servizio tecnico in tutto il mondo: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...

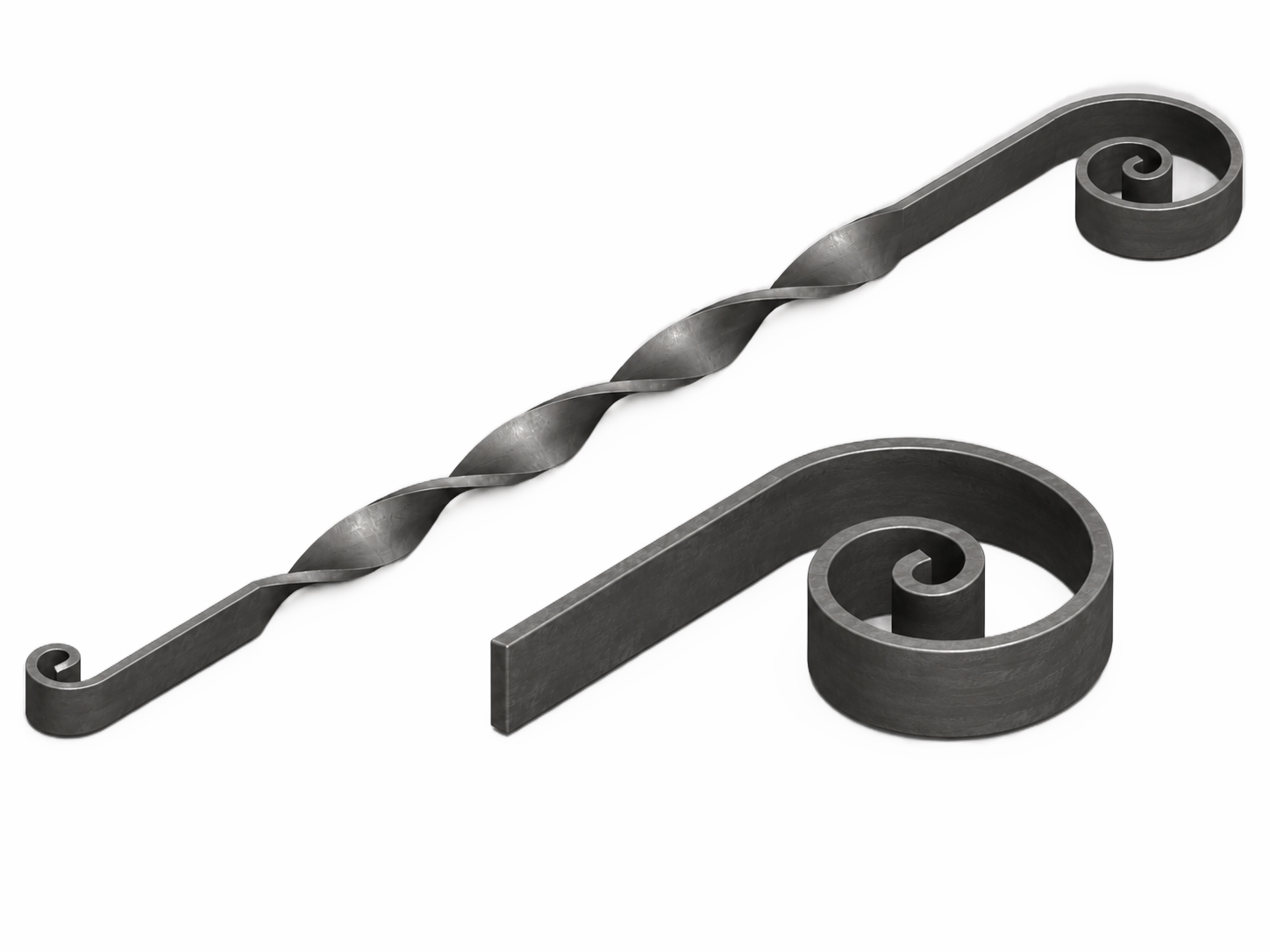

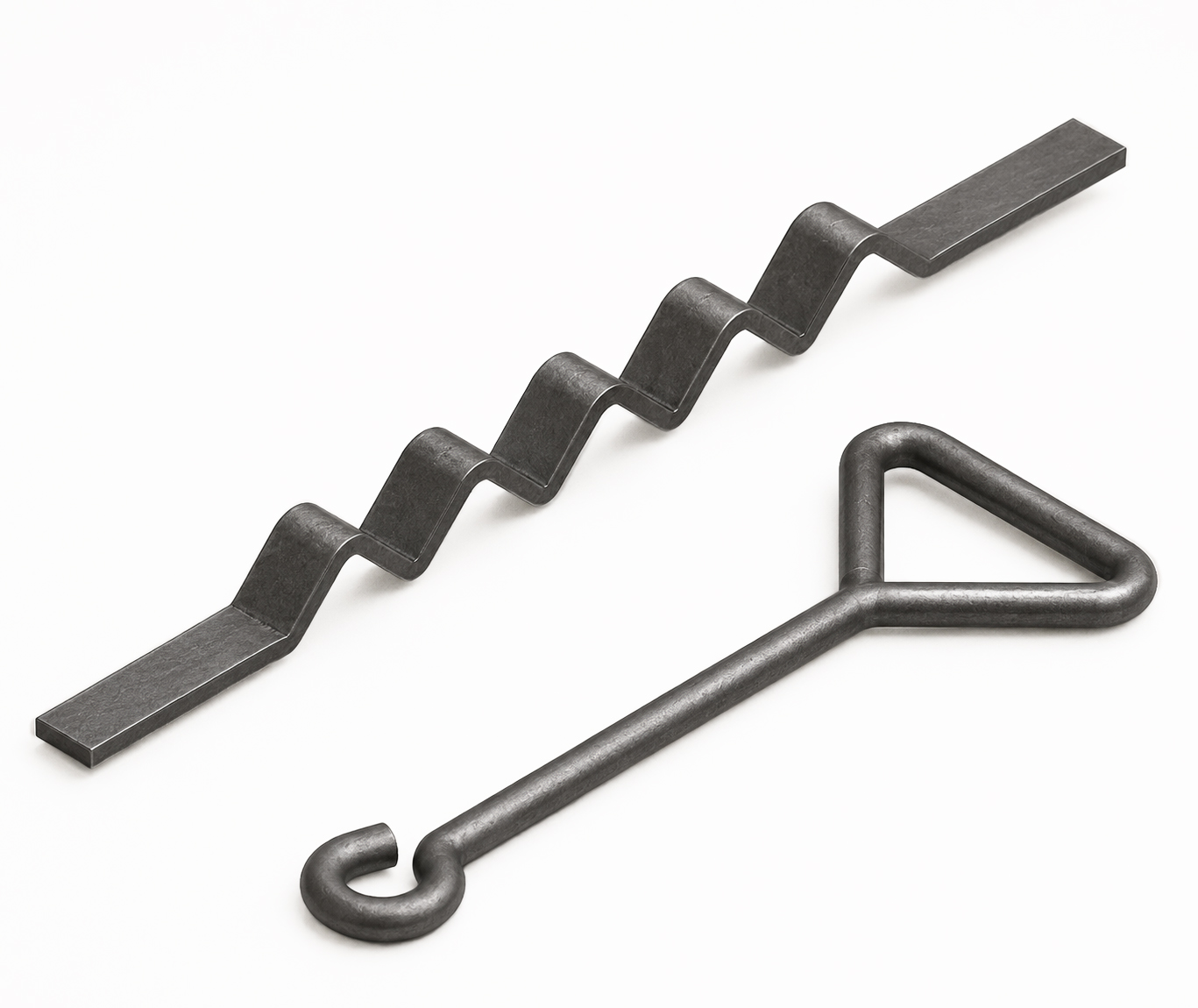

Esempi di lavori fatti con Torsionatrice MT500A

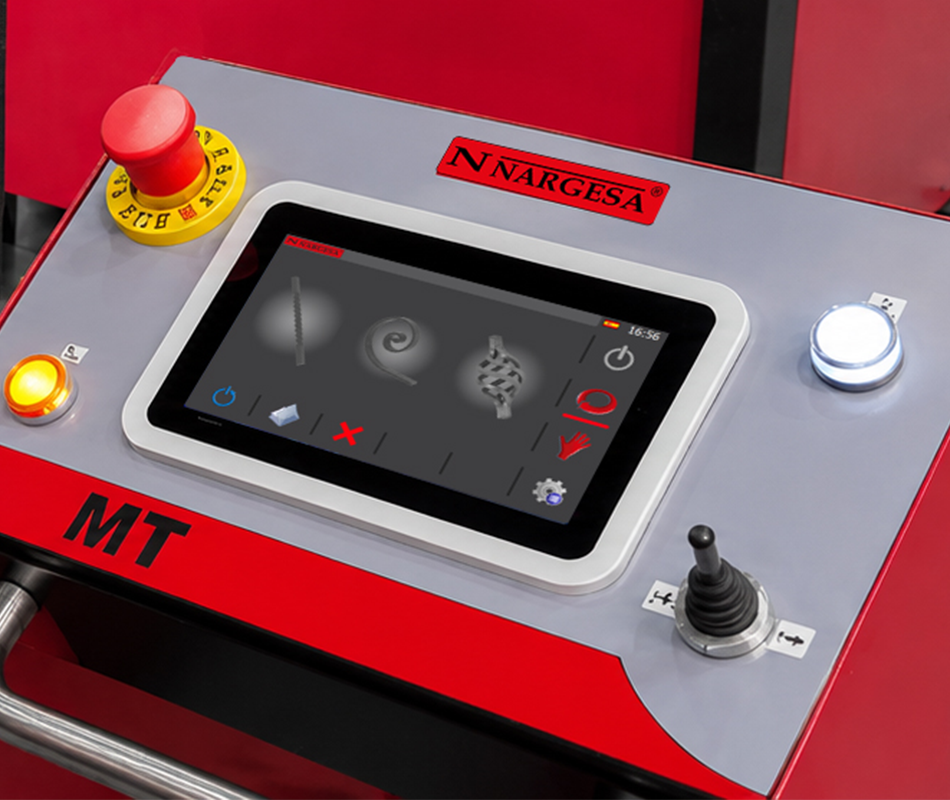

PANNELLO DI CONTROLLO MT500A

Il pannello elettrico della torsionatrice  MT500A , è carattterizzato dalla sua semplicità e facile utilizzzo. Grande capacità di produzione. Permette di programmare il punto d' inizio e il punto finale del pezzo a costruire.

Facile utilizzo.
Schermo digitale.
Tastiera tattile
Contatore dei pezzi.
Desclave automatico.
Capacità per 8 memorie diverse.
Pannello di controllo indipendente dalla macchina

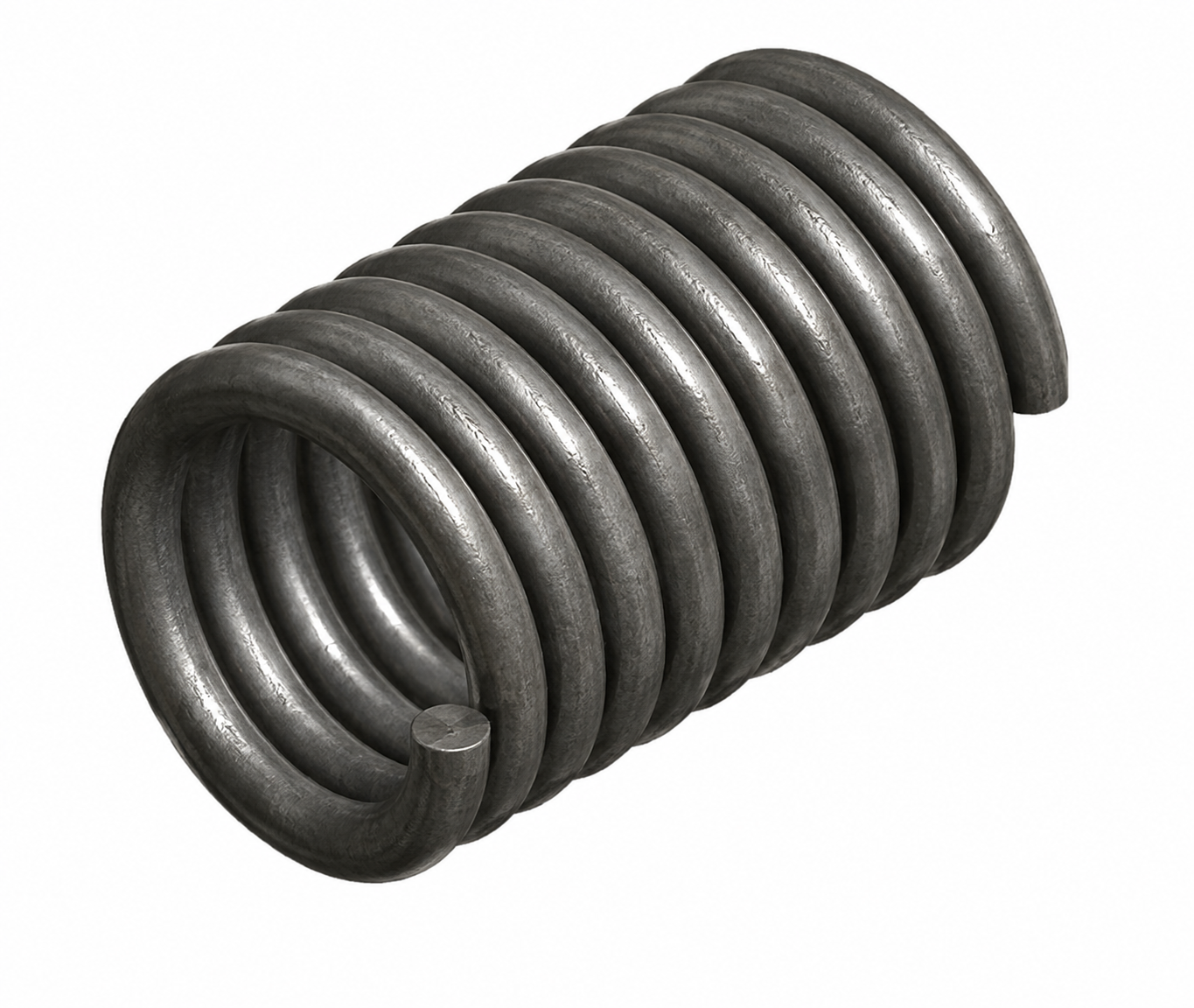

Matrice di anelli da 80mm. MT500A - Torsionatrice MT500A
Matrice in acciaio F1140 per esseguire anelli con diametro interno di 80mm sia in tondo che in quadro.

RIF: 130-01-03-00010
DIAMETRO INTERNO ANELLO: 80mm.
CAPACITA' Massima: tondo o quadro 16mm.
La spirale, si taglia e si ottengono vari anelli da mettere tra le barre.

Utensili di serie.
Matrice di anelli da 80mm. MT500A - Torsionatrice MT500A
Matrice per ganci MT500A - Torsionatrice MT500A

Matrice di Microfussione temprata per esseguire ogni tipo di piegatura ganci, catene ecc...

RIF: 120-01-03-00007
CAPACITA' Massima: tondo o quadro 20mm.*
Piatti da 50x10mm
Piega ogni tipo di materiale.

* Per altri diametri consultare il costruttore.

Utensili di serie.

Matrice per ganci MT500A - Torsionatrice MT500A

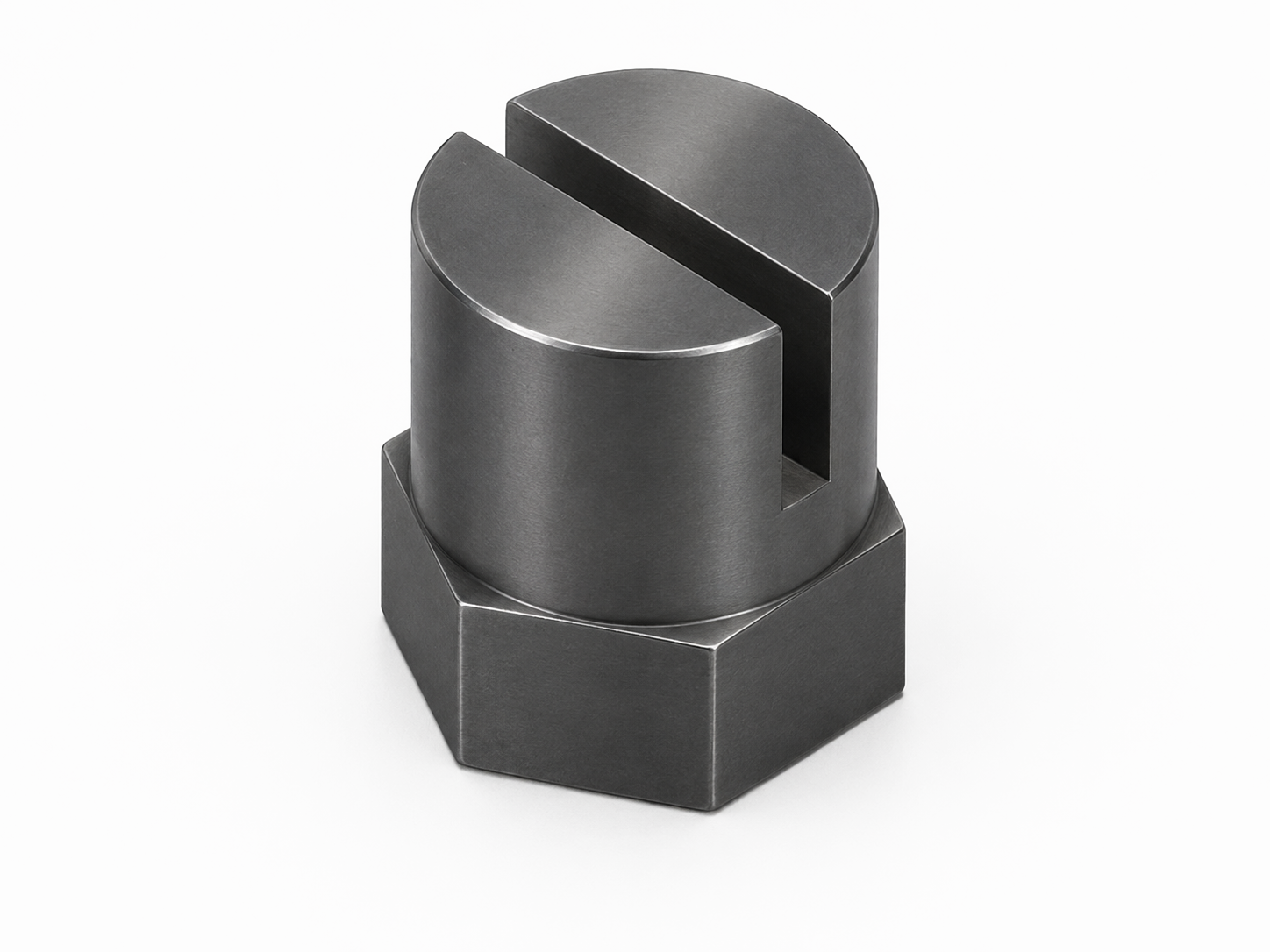

Matrice per piegare piatti MT500A - Torsionatrice MT500A

Matrice in acciaio temprato per esseguire piegature in piatti, corrimano o foglio di ogni tipo.

RIF: 140-01-03-00011
CAPACITA' Massima: Piatti di 50x10mm.
Piegatura con minimo raggio esterno
PESO: 3,1 Kg.

Utensili di serie.

Matrice per piegare piatti MT500A - Torsionatrice MT500A

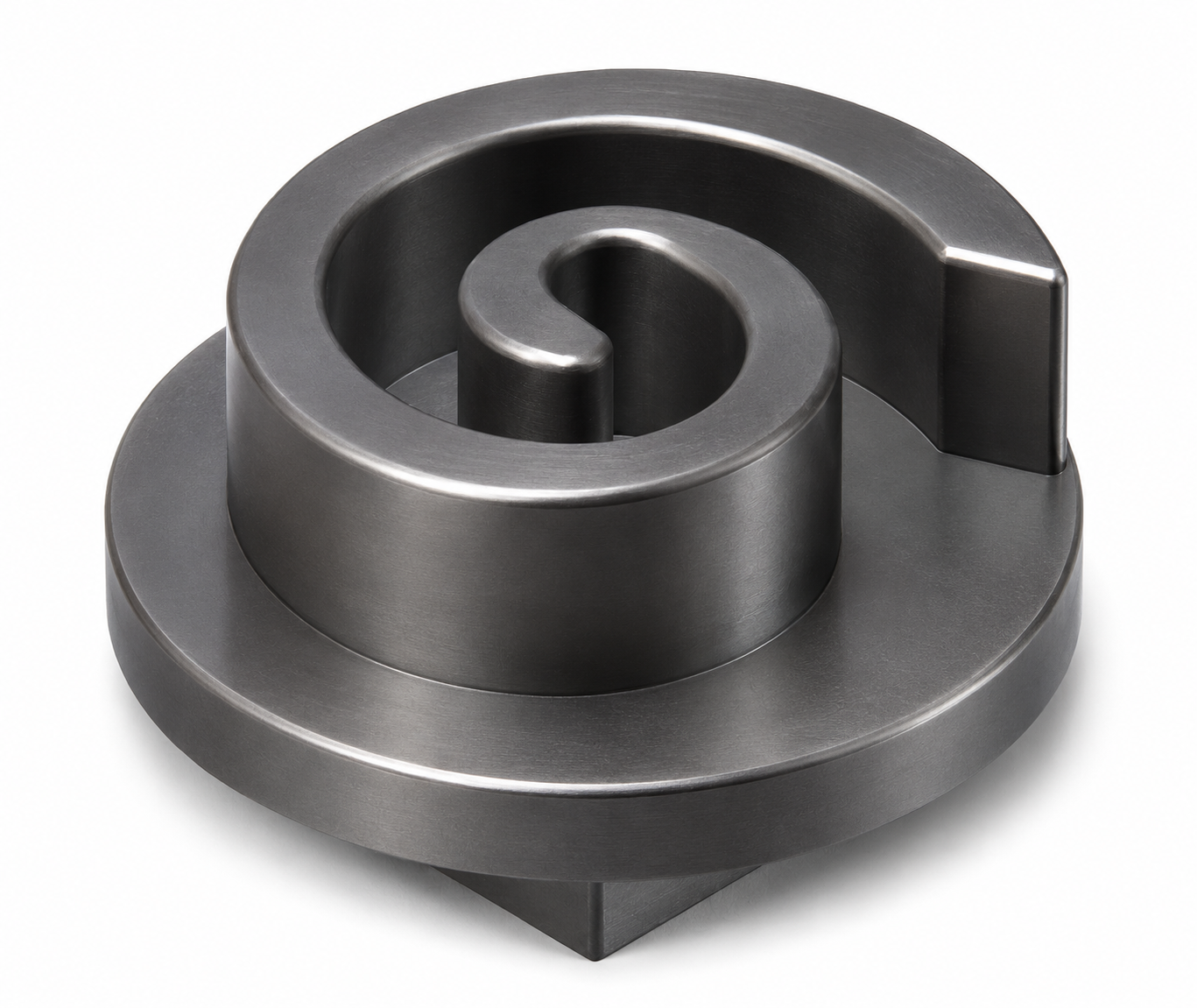

Matriz Espiral Diam. 120mm MT500A - Torsionatrice MT500A

Matrice in acciaio temprato F1140 per esseguire la seconda fase della spirale in piatti, quadro o tondo massimo di 10mm de spessore.

RIF: 120-01-03-00117
DIAMETRO ESTERNO VOLUTA: 120mm.
CAPACITA' Massima: 40x8mm

Utensli di serie.

Matriz Espiral Diam. 120mm MT500A - Torsionatrice MT500A

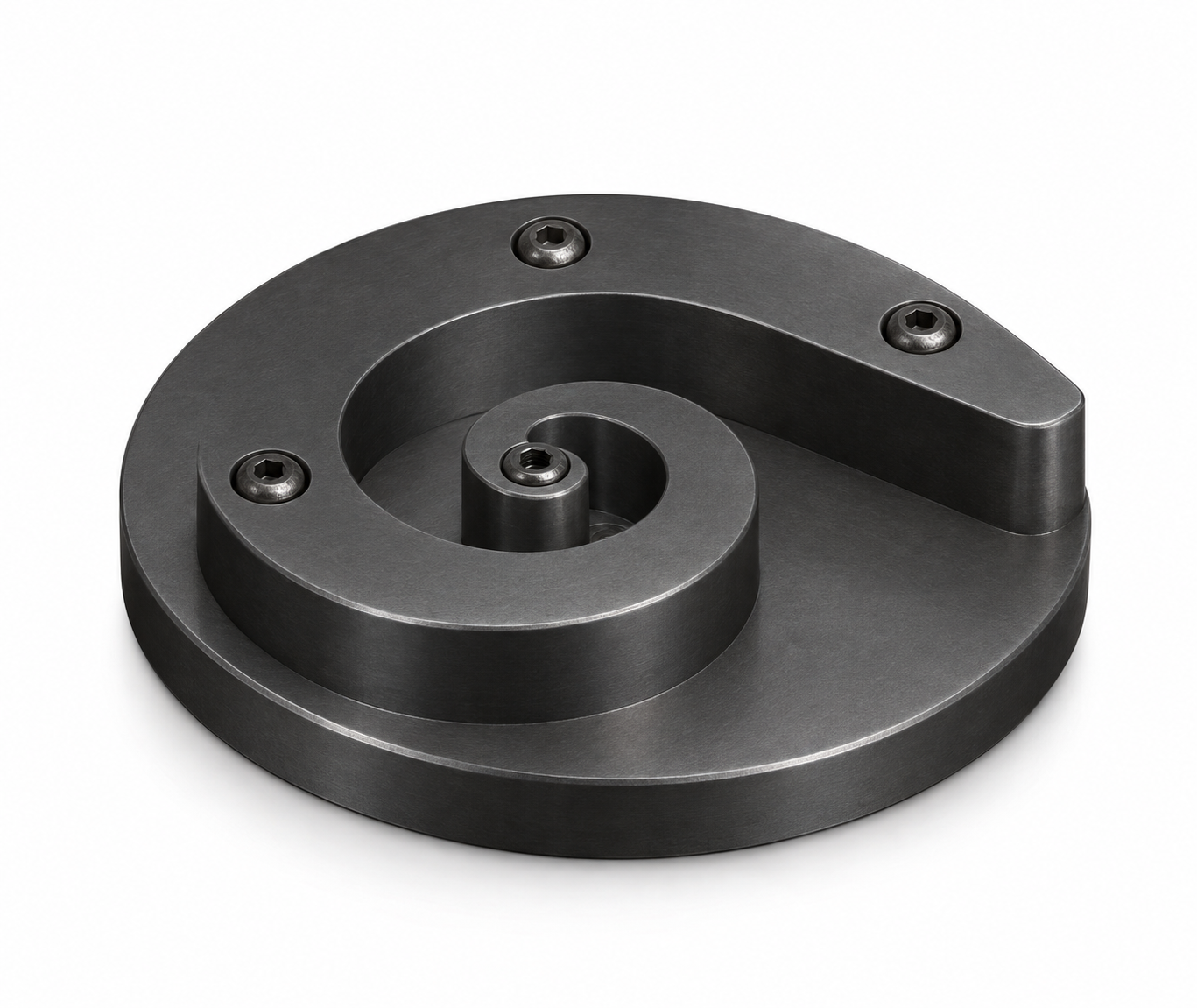

Matrice spirale Diam. 220mm MT500A - Torsionatrice MT500A
Matrice in acciaio F1140 per esseguire il secondo processo del spirale in piatti, quadro o tondo massimo di16mm di spessore

RIF: 130-01-03-00172
DIAMETRO ESTERNO VOLUTA: 220mm.
CAPACITA' Massima: 40x10mm Max: 16mm.

Utensili di serie.
Matrice spirale Diam. 220mm MT500A - Torsionatrice MT500A

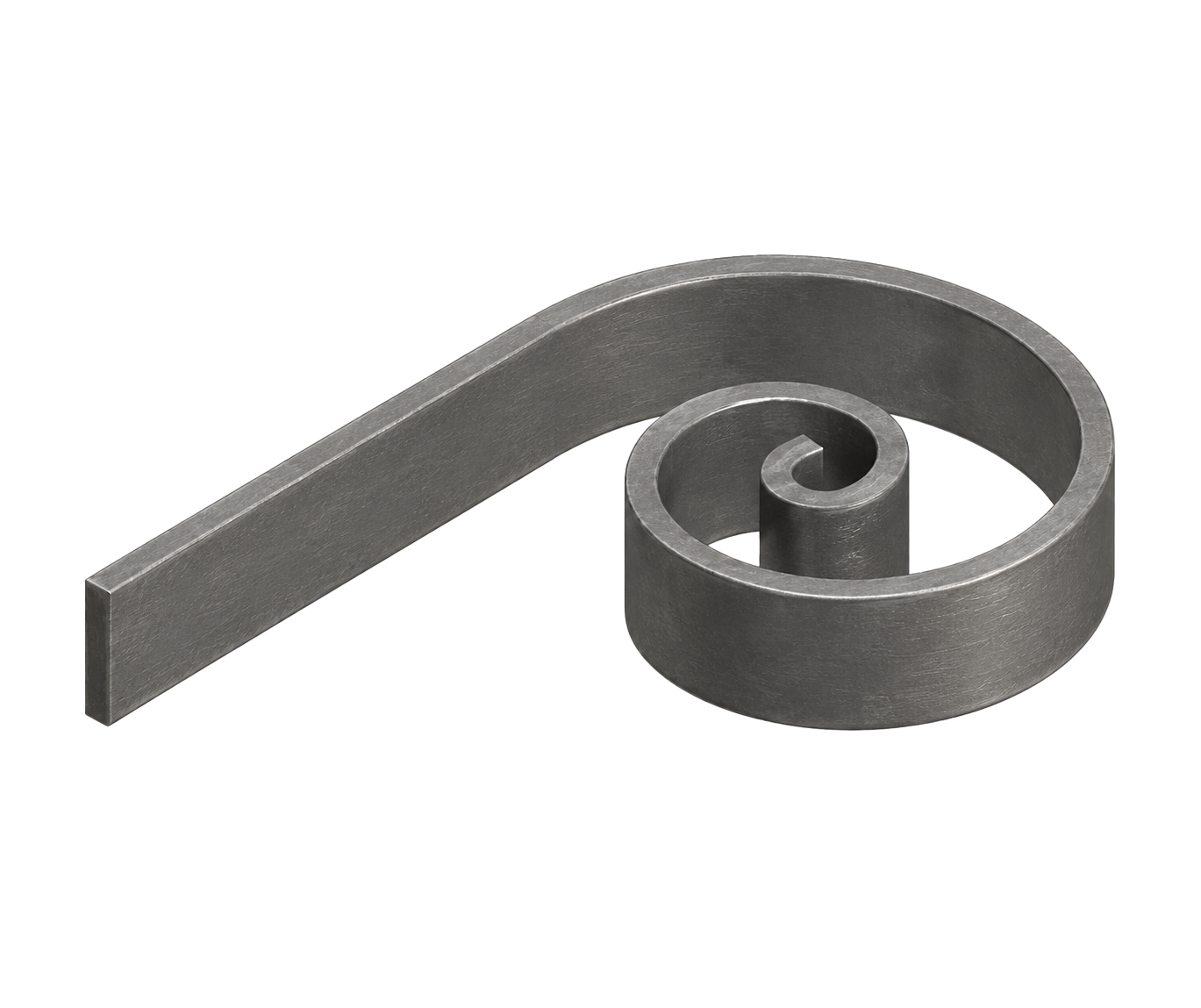

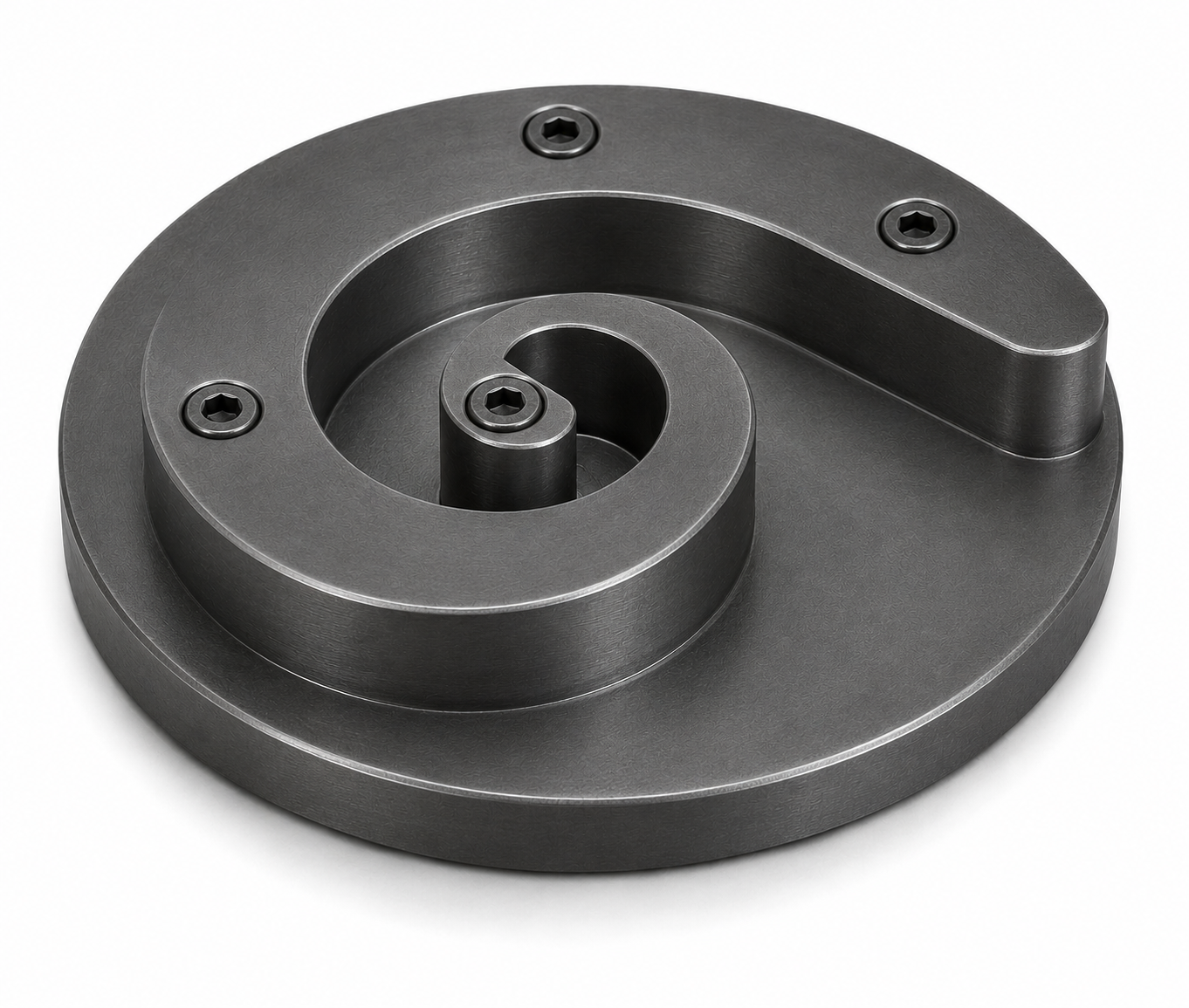

Matrice spirale Diam. 450mm - Torsionatrice MT500A

Matrice in acciaio  F1140 per esseguire il secondo processo della spirale su piatti, quadro o tondo mass. 25mm di spessore.

RIF:130-01-03-00171
DIAMETRO ESTERNO VOLUTA: 450mm.
CAPACITA' Mass: 50x10mm Mass: 25mm.


Utensili di serie
Matrice spirale Diam. 450mm - Torsionatrice MT500A

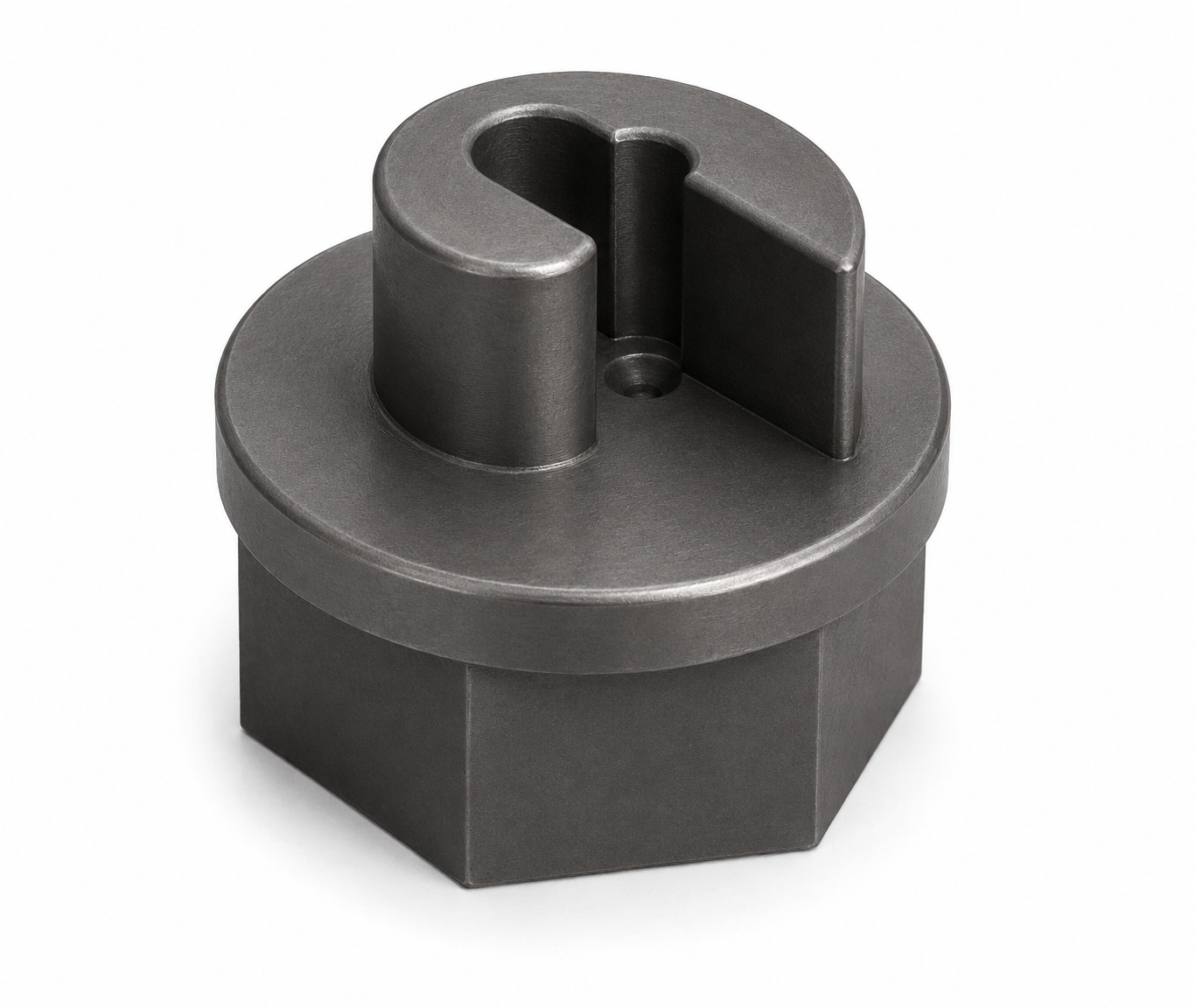

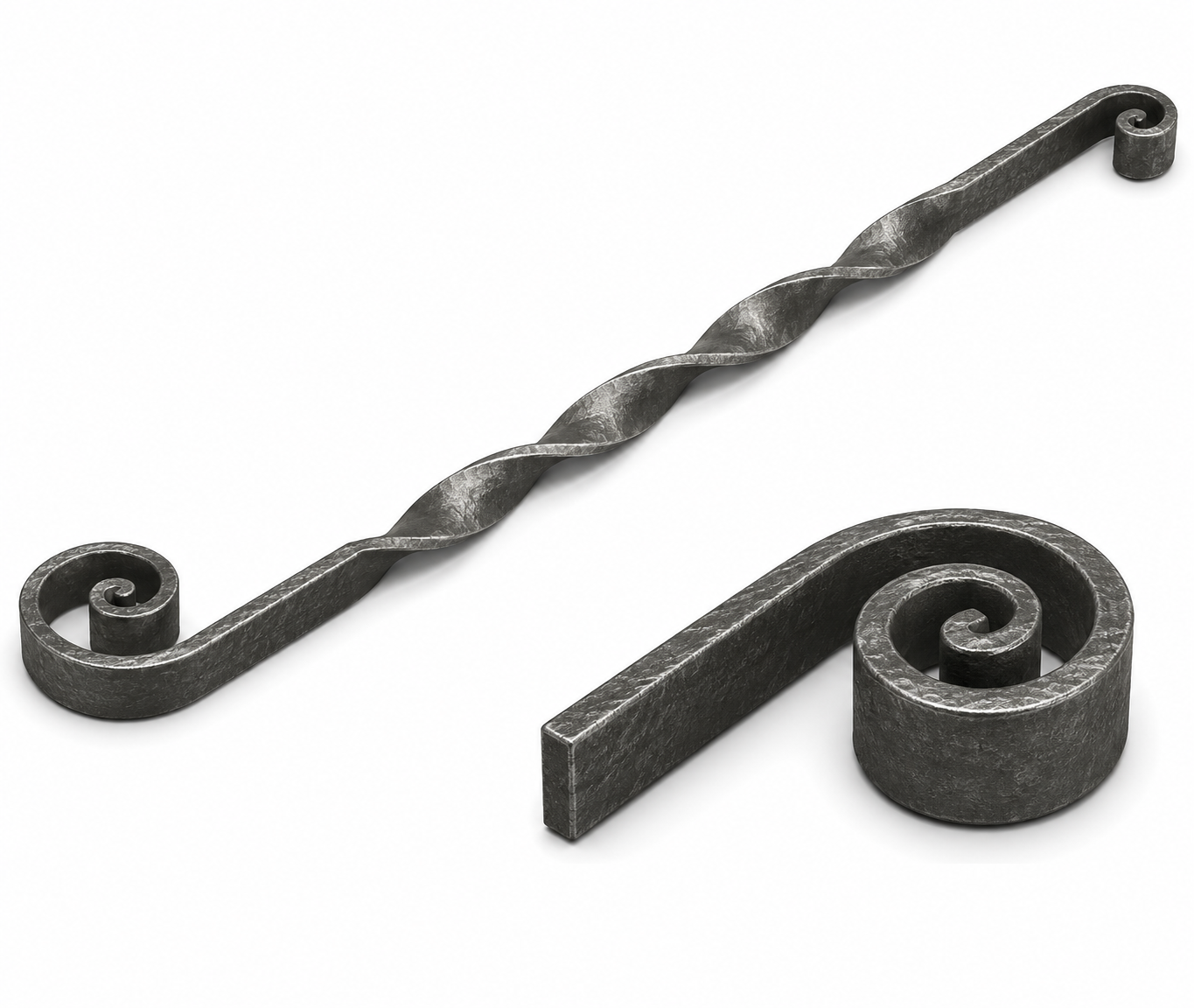

Matrice Inizio spirale Diam. 100mm MT500A - Torsionatrice MT500A
Matrice in acciaio temprato F1140 per esseguire l' inizio della spirale in piatti, quadro o tondo massimo di 16mm di spessore.

RIF: 120-01-03-00116
DIAMETRO ESTERNO VOLUTA: 100mm.
CAPACITA' Massima: 40x10mm Max: 16mm.

Utensili di serie.
Matrice Inizio spirale Diam. 100mm MT500A - Torsionatrice MT500A

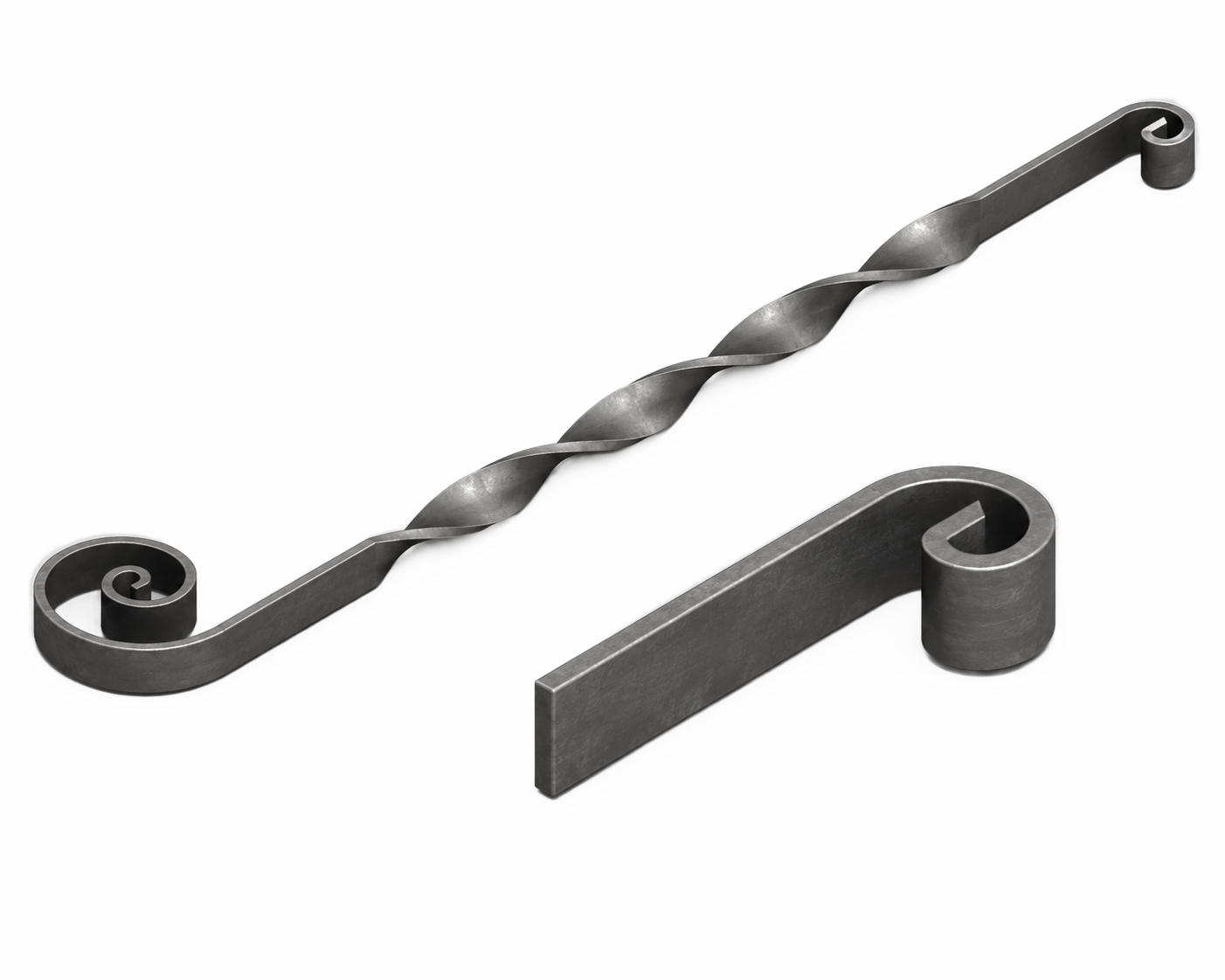

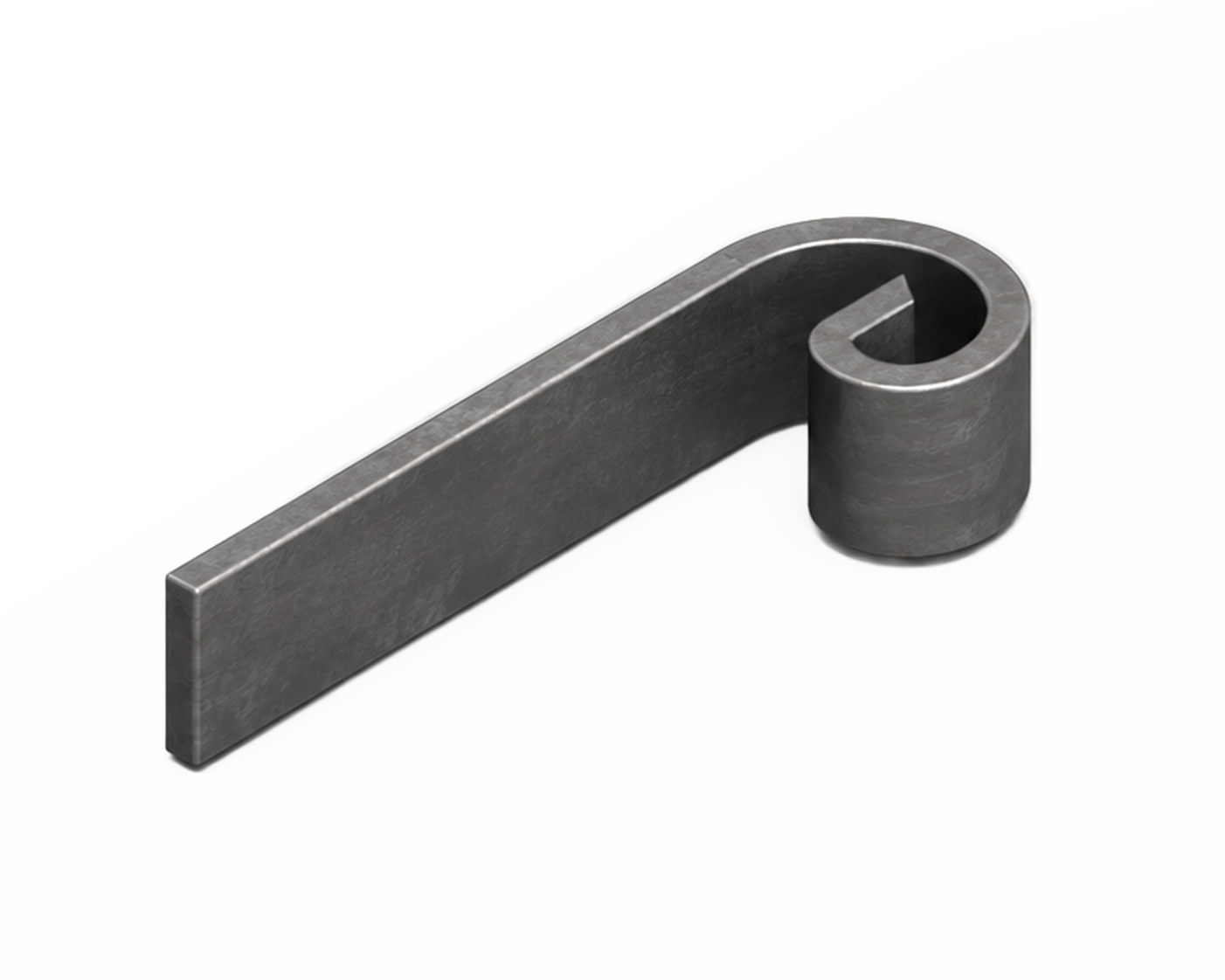

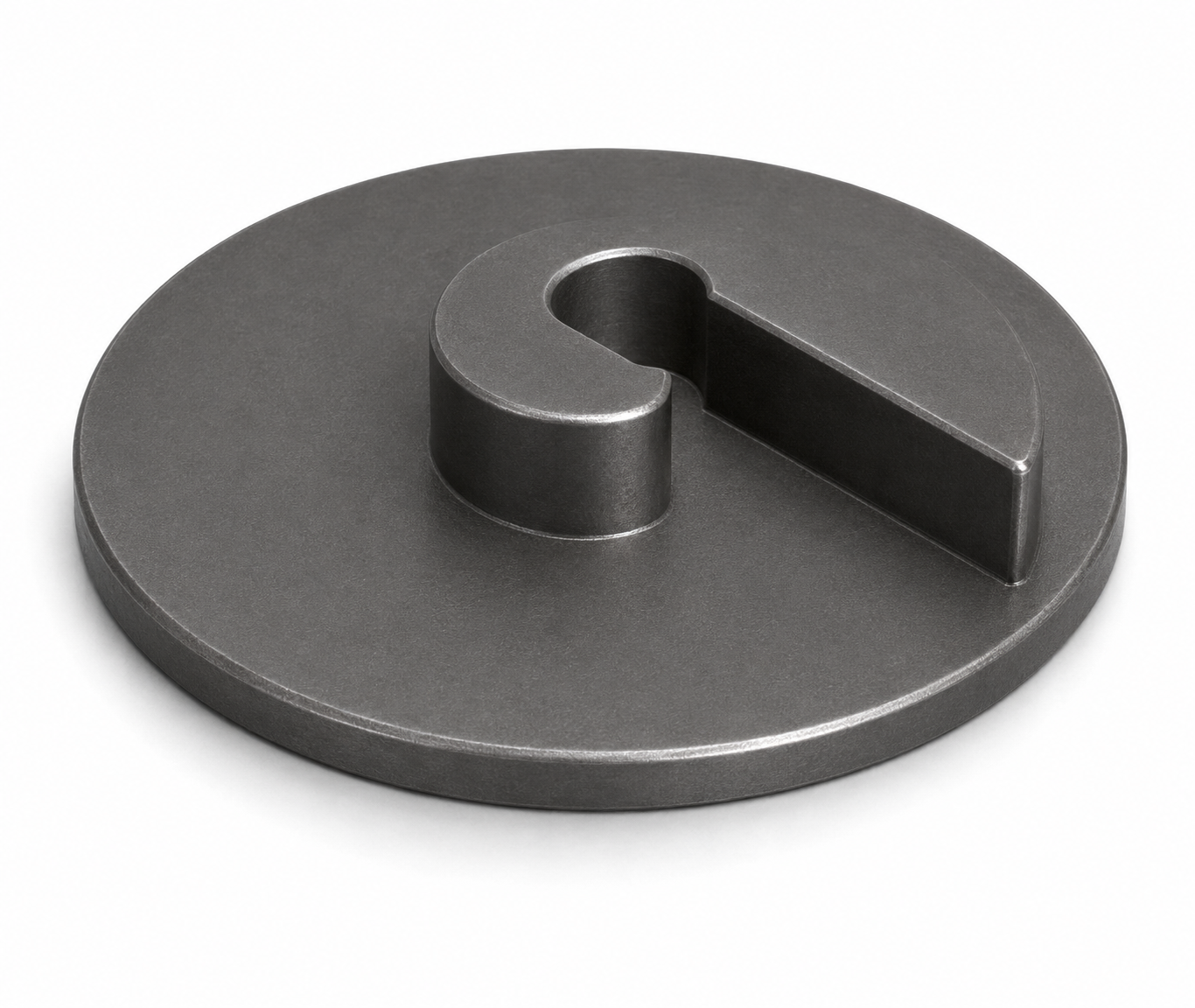

Matrice Inizio spirale Diam. 180mm - Torsionatrice MT500A

Matrice in acciaio temprato F1140 per fare l'inizio della spirale su piatti, quadro o tondo mass. 25mm di spessore.

RIF:120-01-03-000153
DIAMETRO ESTERNO VOLUTA: 180mm.
CAPACITA' Mass: 50x10mm Mass: 25mm.


Utensili di serie.
Matrice Inizio spirale Diam. 180mm - Torsionatrice MT500A

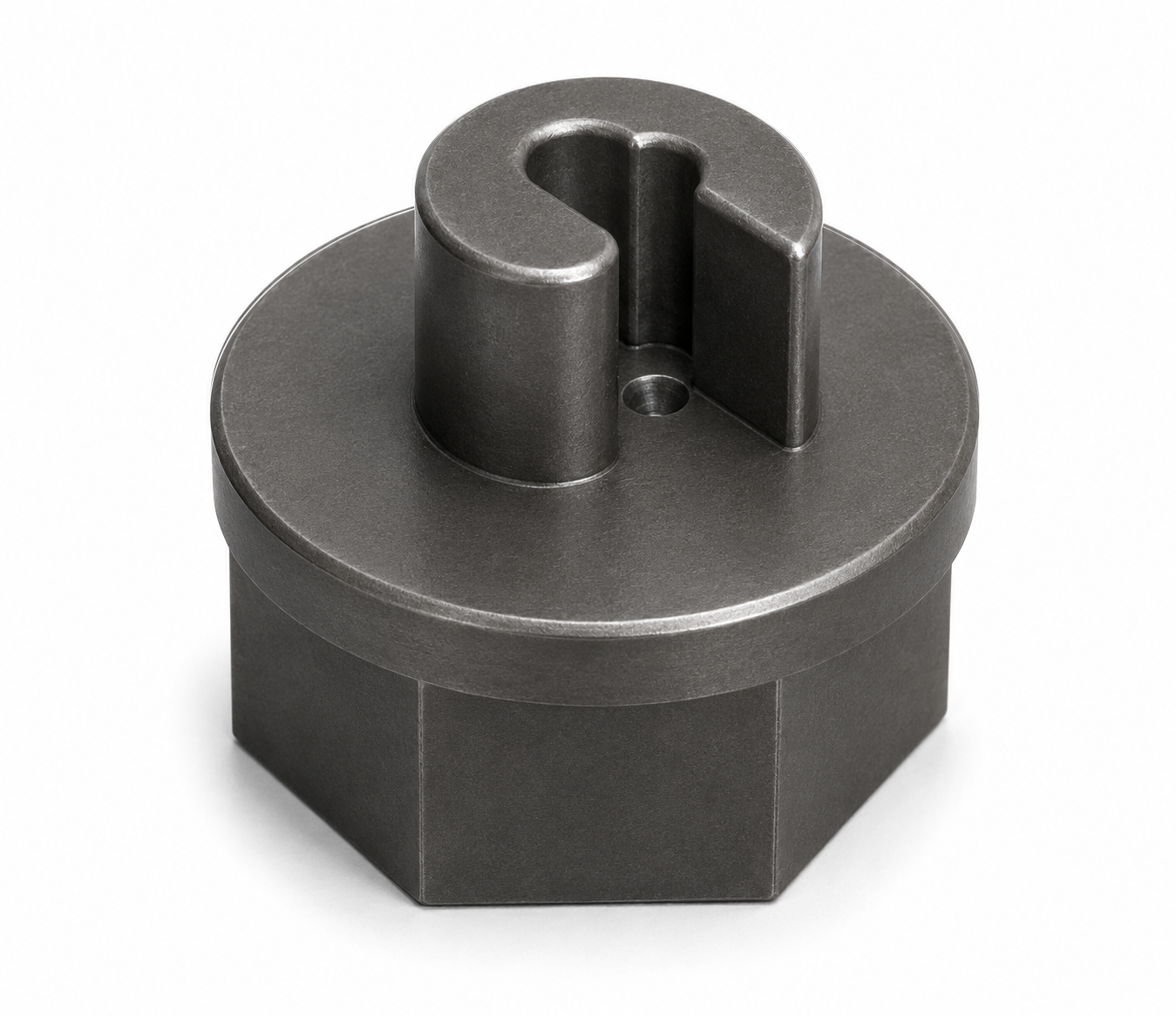

Matriz Inicio Espiral Diam. 80mm MT500A - Torsionatrice MT500A

Matrice in acciaio temprato F1140 per realizzare l'inizio della spirale in piatti, quadro o tondo massimo 10mm di spessore.

RIF: 120-01-03-00115
DIAMETRO ESTERNO VOLUTA: 80mm.
CAPACITA' Massima: 40x8mm

Utensili di serie.

Matriz Inicio Espiral Diam. 80mm MT500A - Torsionatrice MT500A

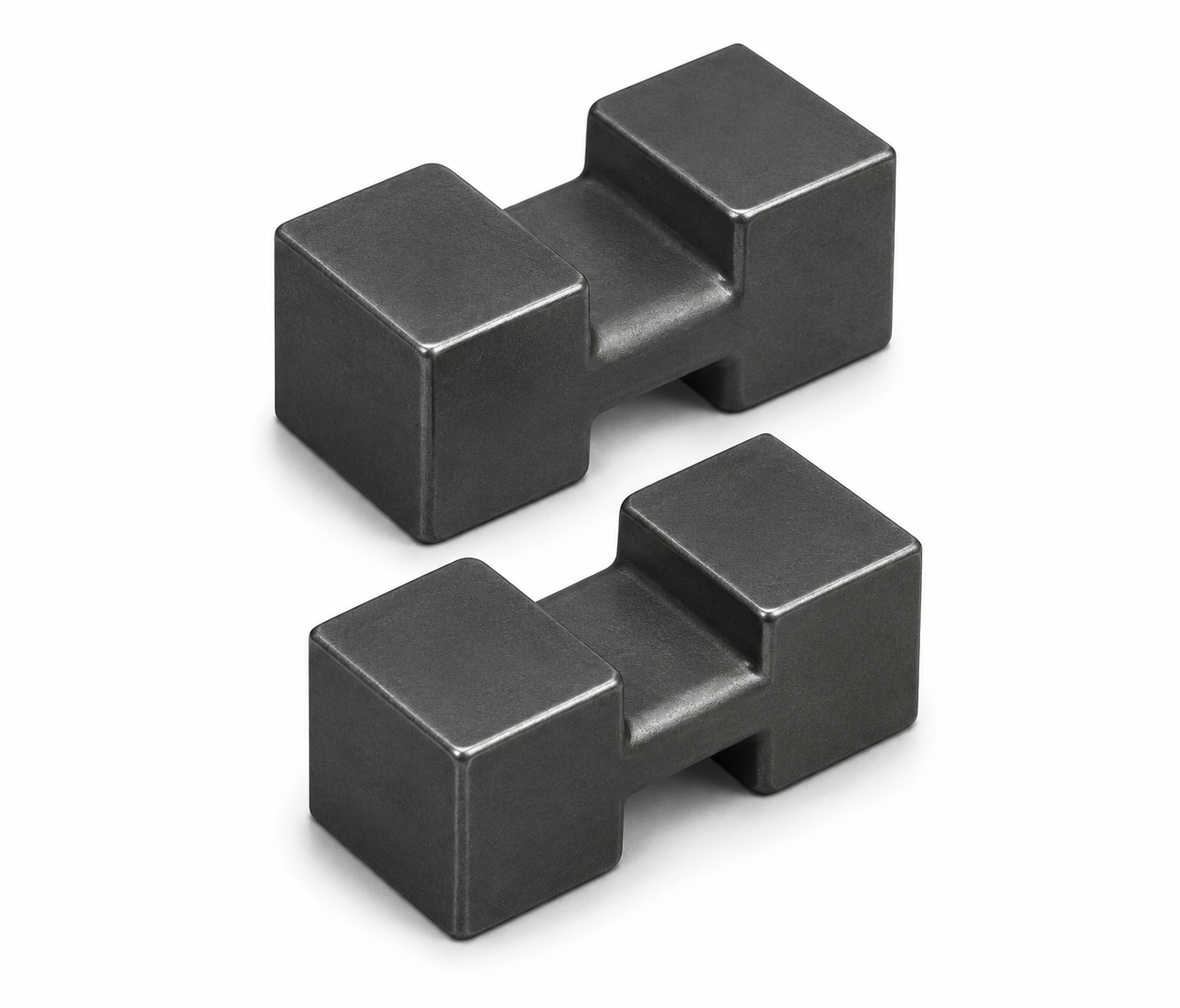

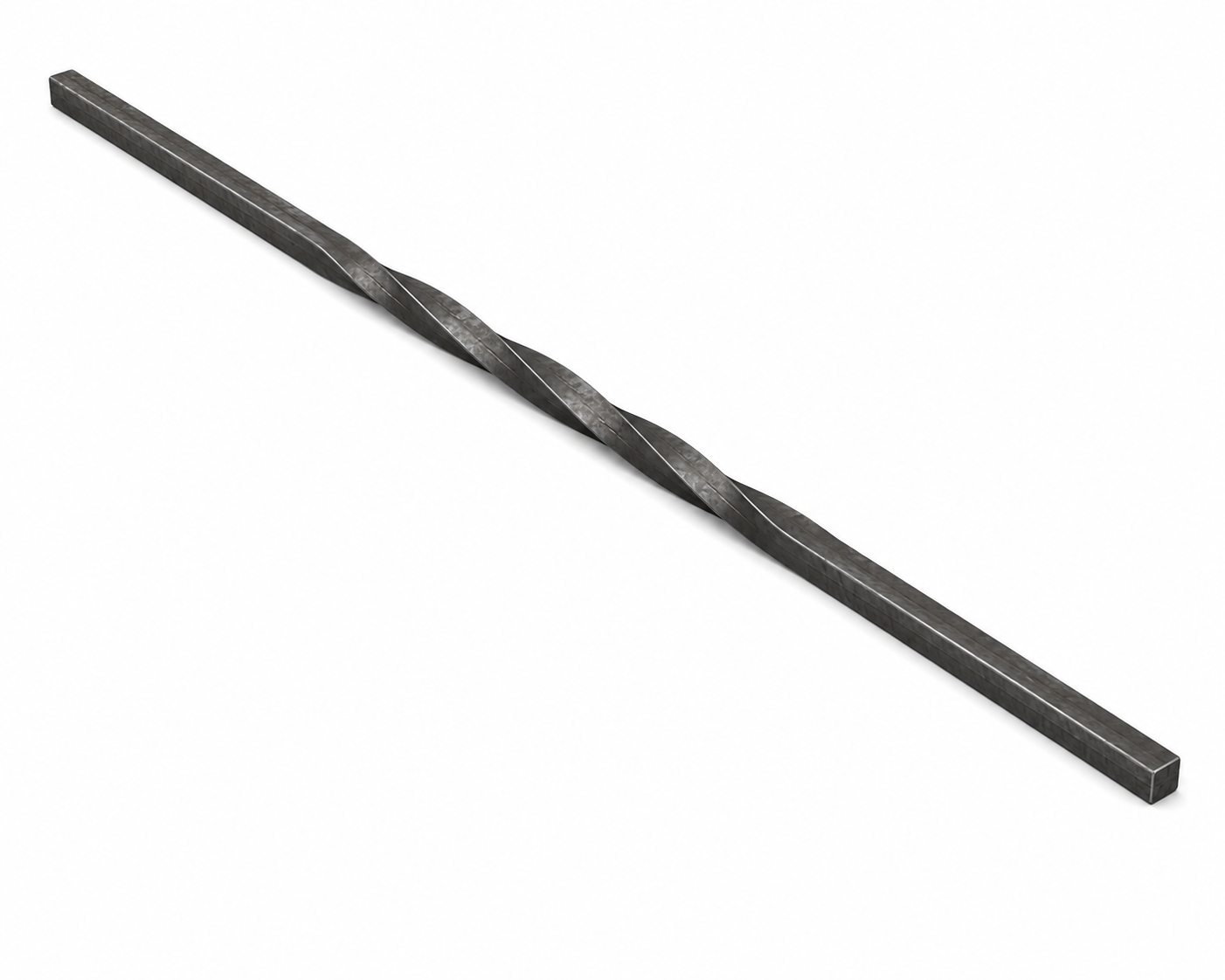

Matrice Per Torsionare quadro 12 e 35 mm o 1/4'' e 1/2'' Pollici Whitwort - Torsionatrice MT500A

Matrice in acciaio temprato F1140 per torsionatura su quadro da 12x12mm e 35x35mm o 1/4x1/4" e 1 1/2"x1 1/2" Pollici Whitwort, in acciaio al carbonio convenzionale.

UNITA' PER MACCHINA: 2
RIF: 120-01-03-00123 -----------(12x12mm e 35x35mm)
RIF: 125-01-03-00100 -----------(1/4x1/4" e 1 1/2"x1 1/2" Pollici Whitwort)

Utensili di serie

Matrice Per Torsionare quadro 12 e 35 mm o 1/4'' e 1/2'' Pollici Whitwort - Torsionatrice MT500A
MATRICE PER TORSIONARE QUADRO 14 E 30MM O 3/8
Matrice in acciaio temprato F1140 per torsionare quadro da 14x14mm e 30x30mm o 3/8x3/8" e 1 1/4"x1 1/4" Pollici Whitwort, in acciaio al carbonio convenzionale.


UNITA' PER MACCHINA: 2

RIF: 120-01-03-00124 -----------(14x14mm e 30x30mm)
RIF: 125-01-03-00101 -----------(3/8"x3/8" e 1 1/4"x1 1/4" Pollici Whitwort)

Utensili di serie
MATRICE PER TORSIONARE QUADRO 14 E 30MM O 3/8
Matrice per torsionare quadro 16 e 25mm o 1

Matrice d'acciaio temprato F1140 per torsionare quadro da 16x16mm e 25x25mm o 1"x1" e 1/2"x1/2" Pollici Whitwort, in acciaio al carbono convenzionale.

UNITA' PER MACCHINA: 2
RIF: 120-01-03-00125 -----------(16x16mm e 25x25mm)

RIF: 125-01-03-00102 -----------(1"x1" e 1/2"x1/2" Pollici Whitwort).

Utensili di serie.
Matrice per torsionare quadro 16 e 25mm o 1
Matrice Per Torsionare quadro 18 e 20mm o 3/4

Matrice in acciaio temprato F1140 per realizzare la torsionatura quadri da 18x18mm e 20x20mm o 3/4"x3/4" e 5/8x5/8" Pollici Whitwort, in acciaio al carbonio convenzionale.



UNITA' PER MACCHINA: 2
RIF: 120-01-03-00127 -----------(18x18mm e 20x20mm)
RIF: 125-01-03-00103 -----------(3/4x3/4" e 5/8x5/8" Pollici Whitwort)





Utensili di serie.





Matrice Per Torsionare quadro 18 e 20mm o 3/4

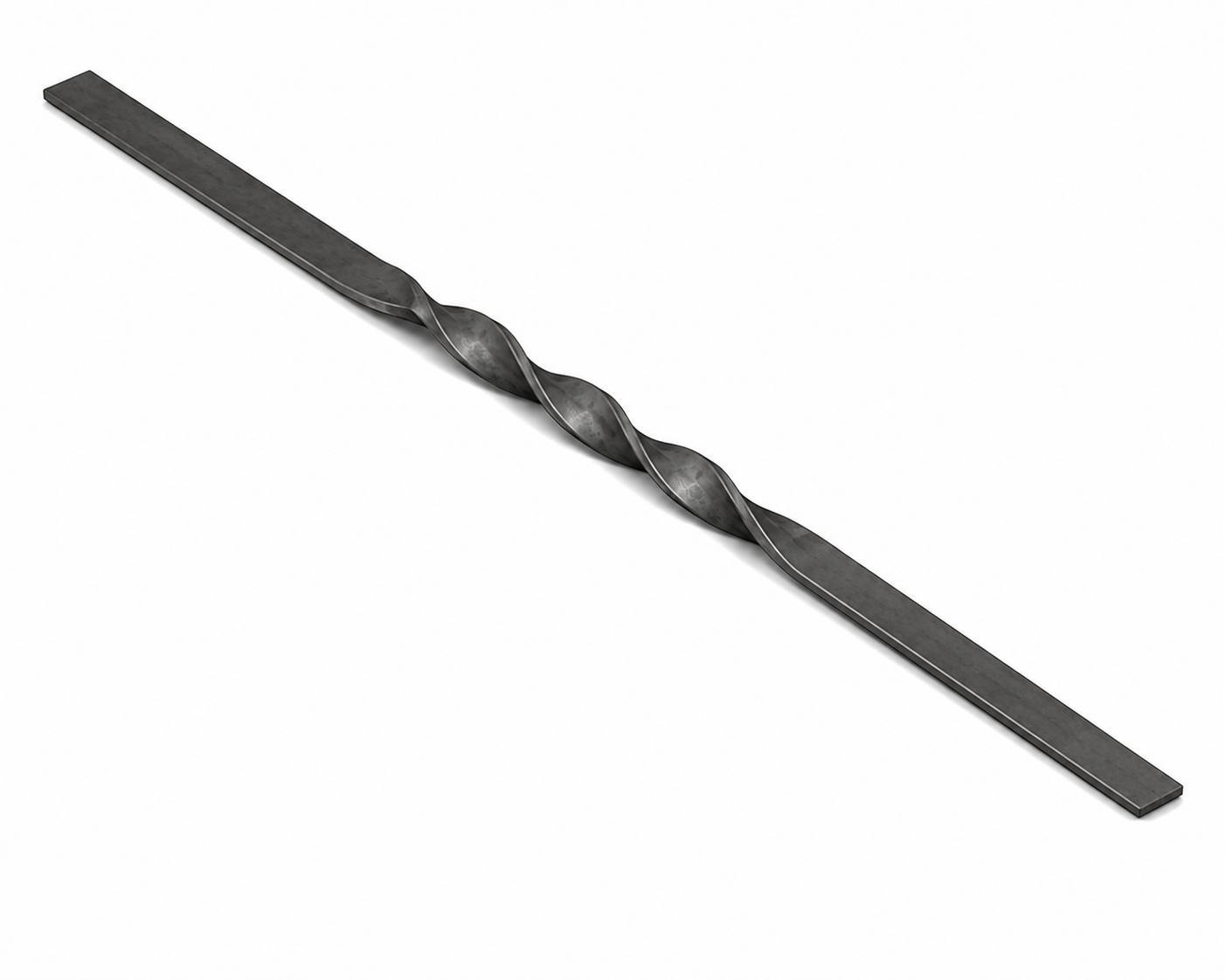

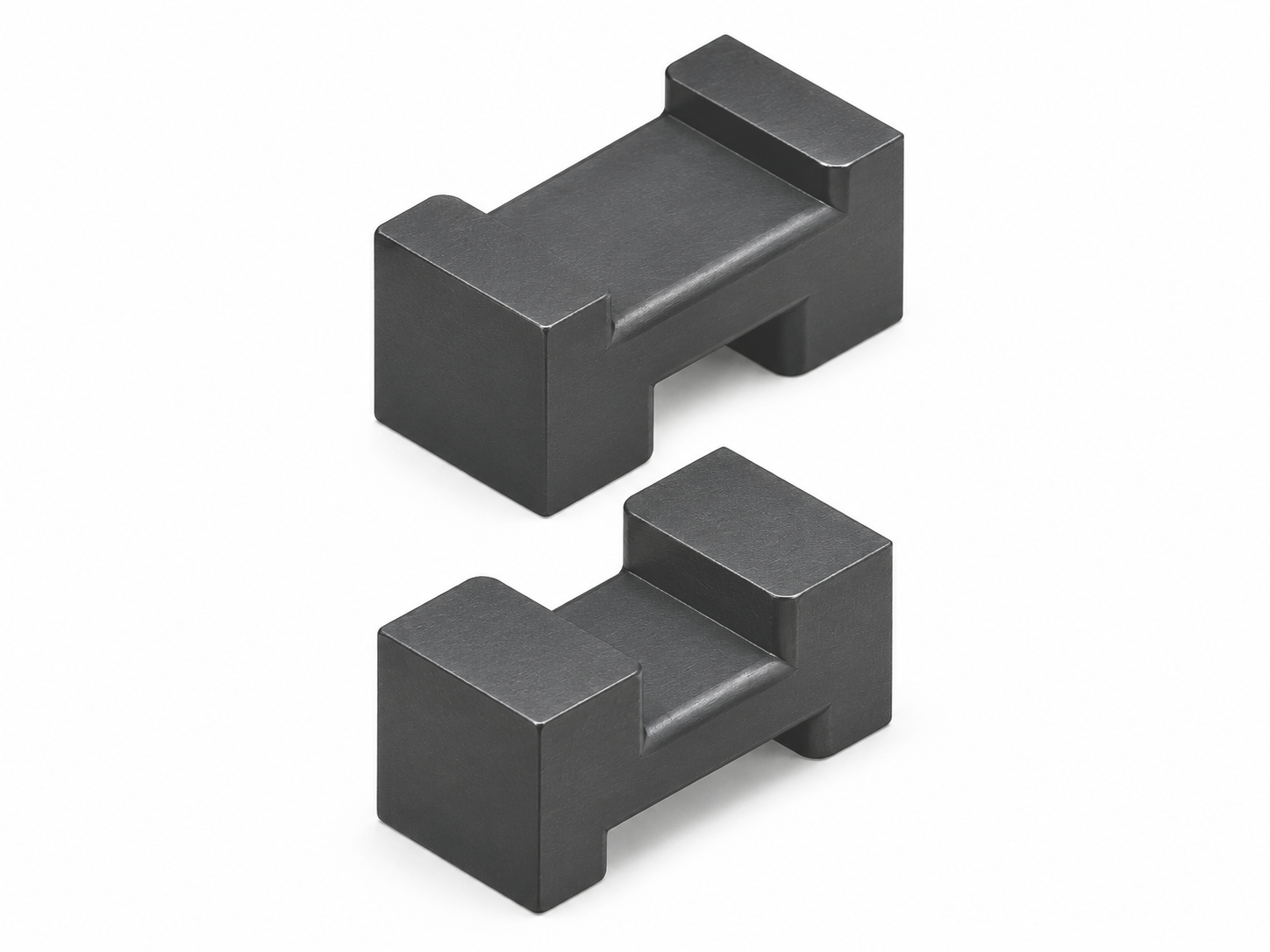

Matrice per Torsionare quadro 40mm e piatti da 50x10 mm o 1 3/4
Matrice in acciaio temprato F1140 per torsionare quadro da 40x40mm e piatti da 50x10mm o 1 3/4"x1 3/4" e 2"x3/8" Pollici Whitwort, in acciaio al carbonio convenzionale.

UNITA' PER MACCHINA: 2
RIF: 120-01-03-00126 -----------(40x40mm e 50x10mm)
RIF: 125-01-03-00104 -----------(1 3/4"x1 3/4" e 2"x3/8"Pollici Whitwort)

Utensili di serie.
Matrice per Torsionare quadro 40mm e piatti da 50x10 mm o 1 3/4

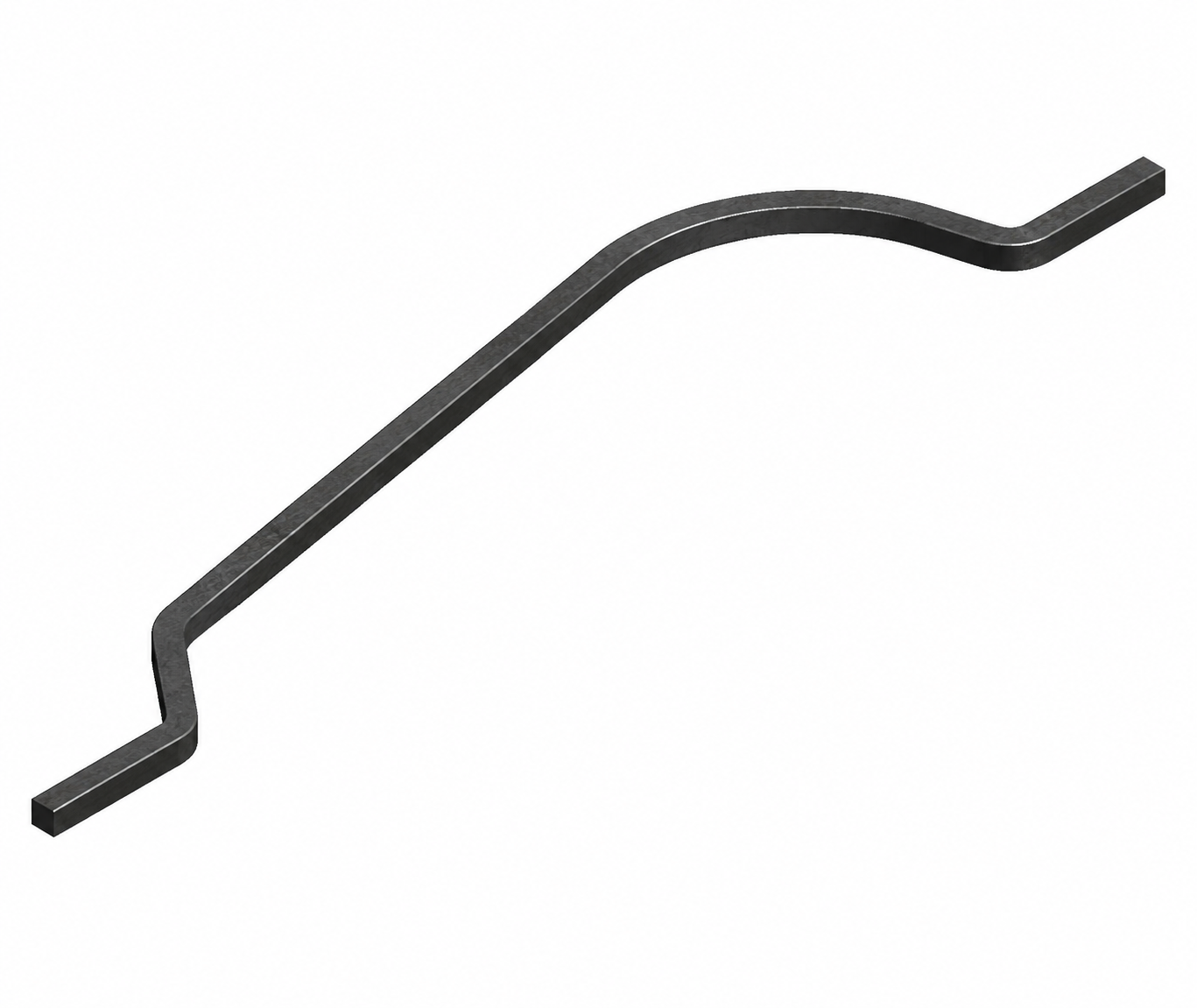

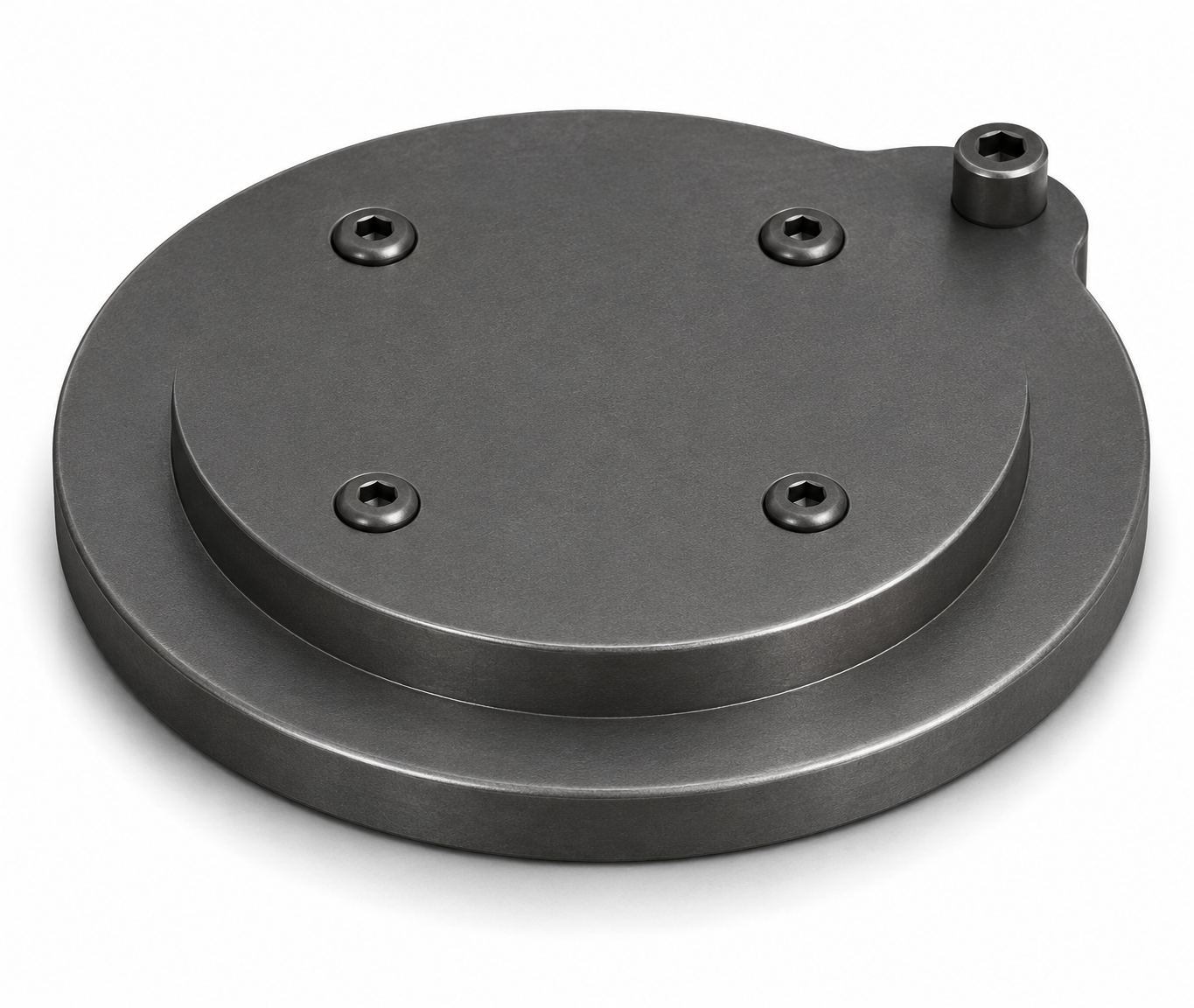

Matriz Pecho Paloma Diam. 225mm MT500A - Torsionatrice MT500A

Matrice in acciaio per realizzare la chiamata pancia, molto usata per fare balconi e finestre.

RIF: 140-01-03-00003
DIAMETRO INTERNO: 225mm.
CAPACITA' Massima: Tondo o quadro da 16mm.
PESO: 12 Kg.

Utensili Opzionali.

Matriz Pecho Paloma Diam. 225mm MT500A - Torsionatrice MT500A

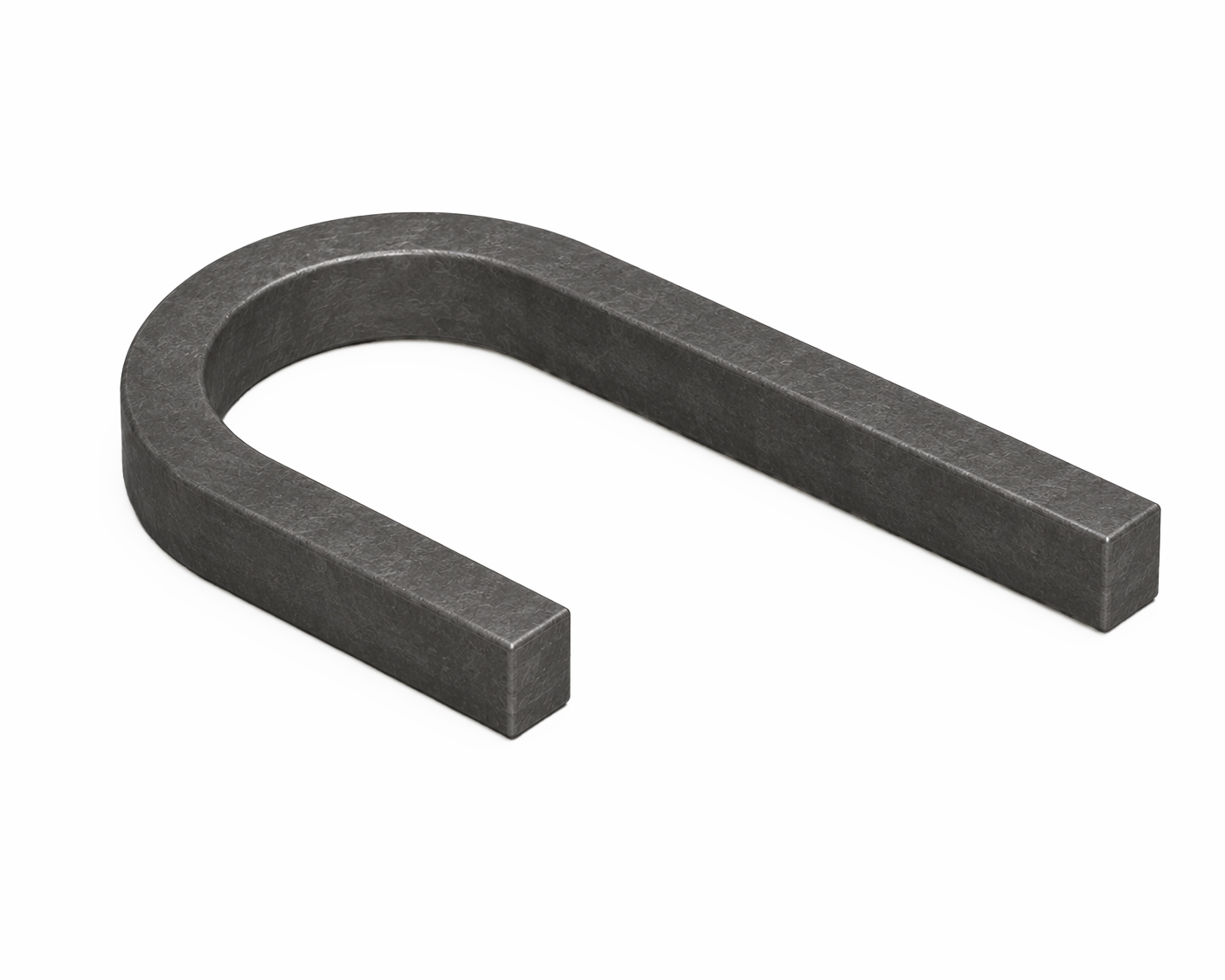

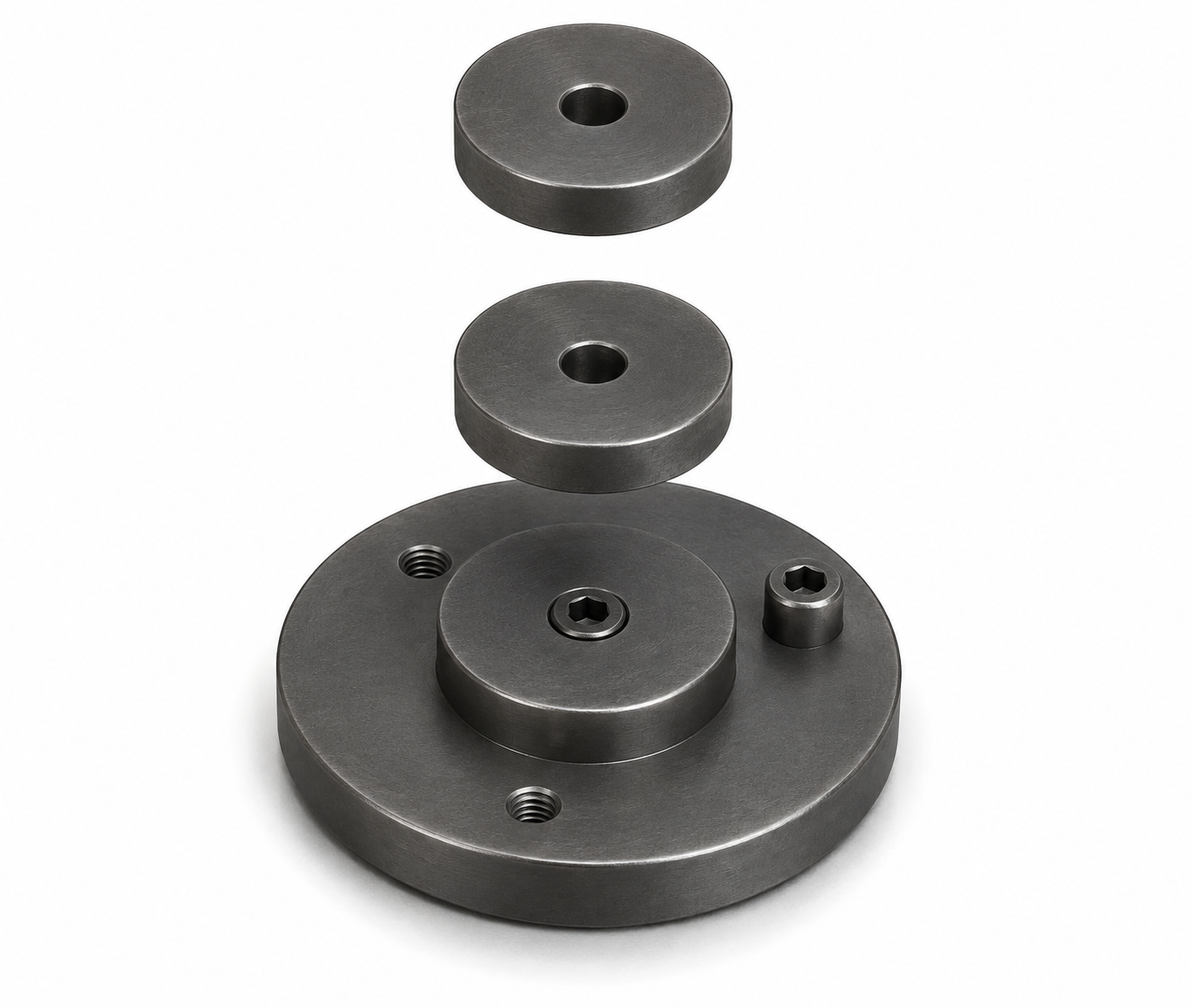

Anillas Radio Fijo Diam. Int. 96,100,110mm MT500A - Torsionatrice MT500A

Matrice in acciaio per esseguire piegature in tondo e quadro, per ringhiera Inglese.

RIF: 140-01-03-00005
DIAMETRO INTERNO: 96,100,110mm
CAPACITA' Massima: Tondo o quadro da 16mm.
PESO: 10 Kg.

Utensili Opzionali.

Anillas Radio Fijo Diam. Int. 96,100,110mm MT500A - Torsionatrice MT500A

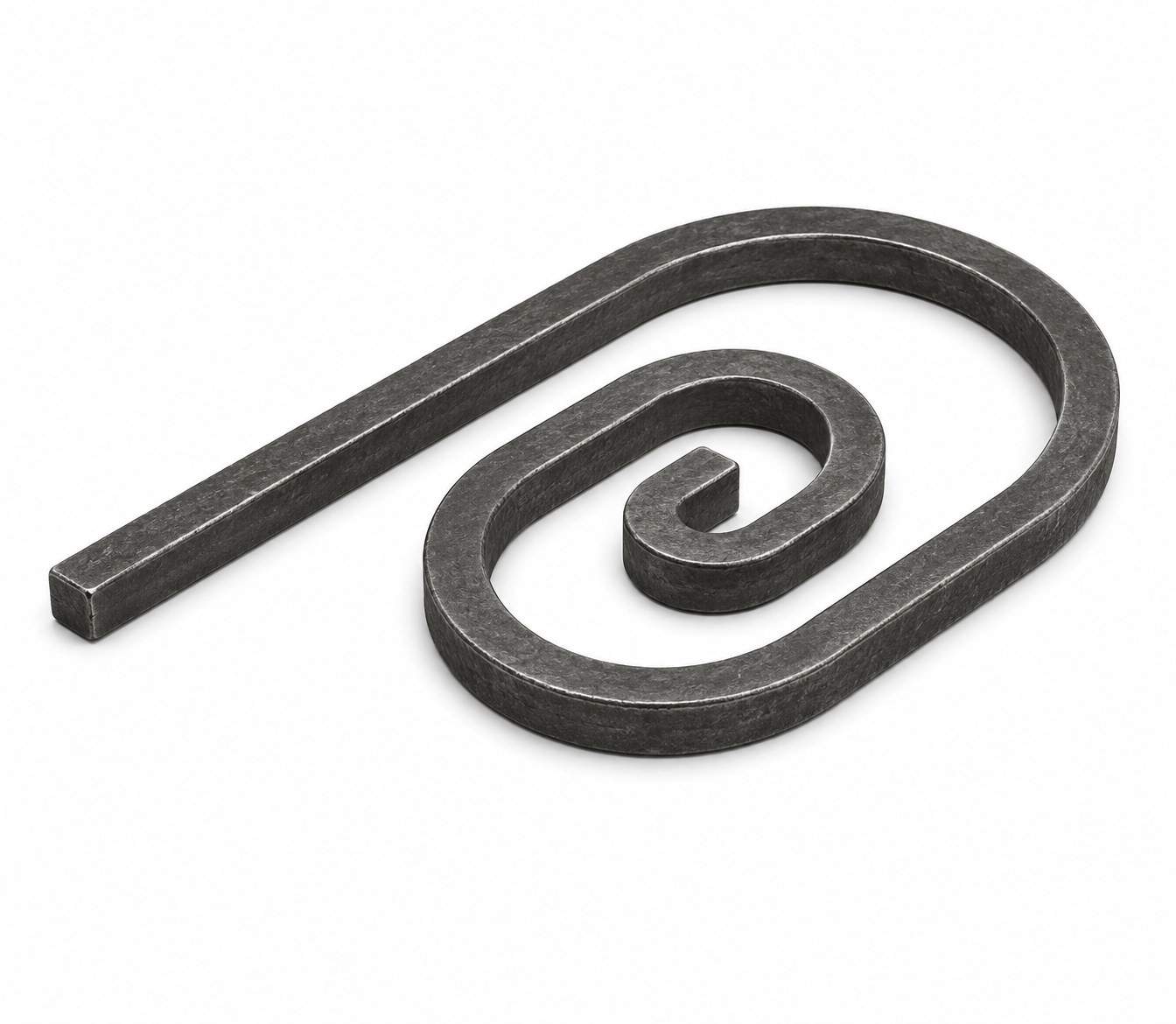

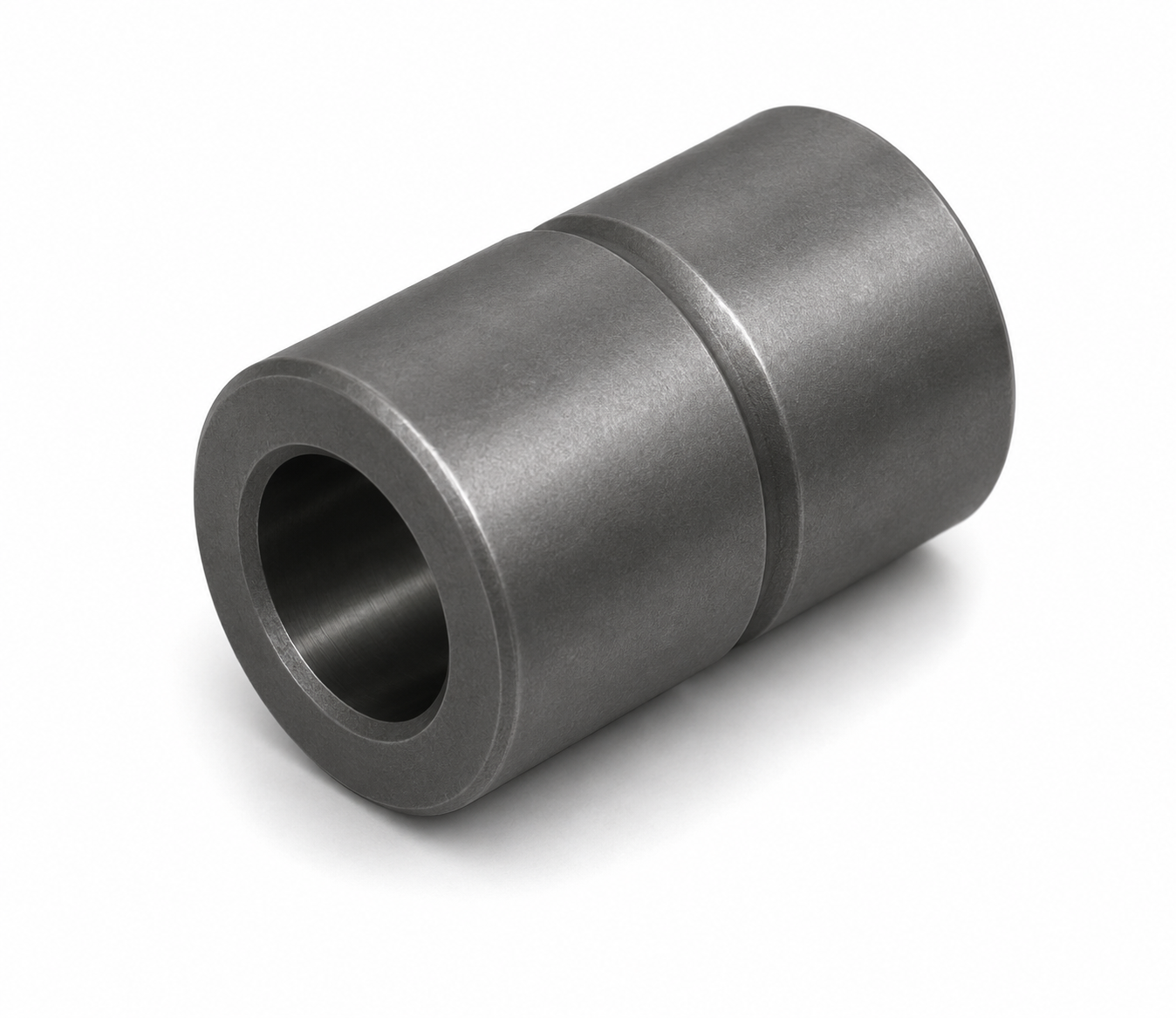

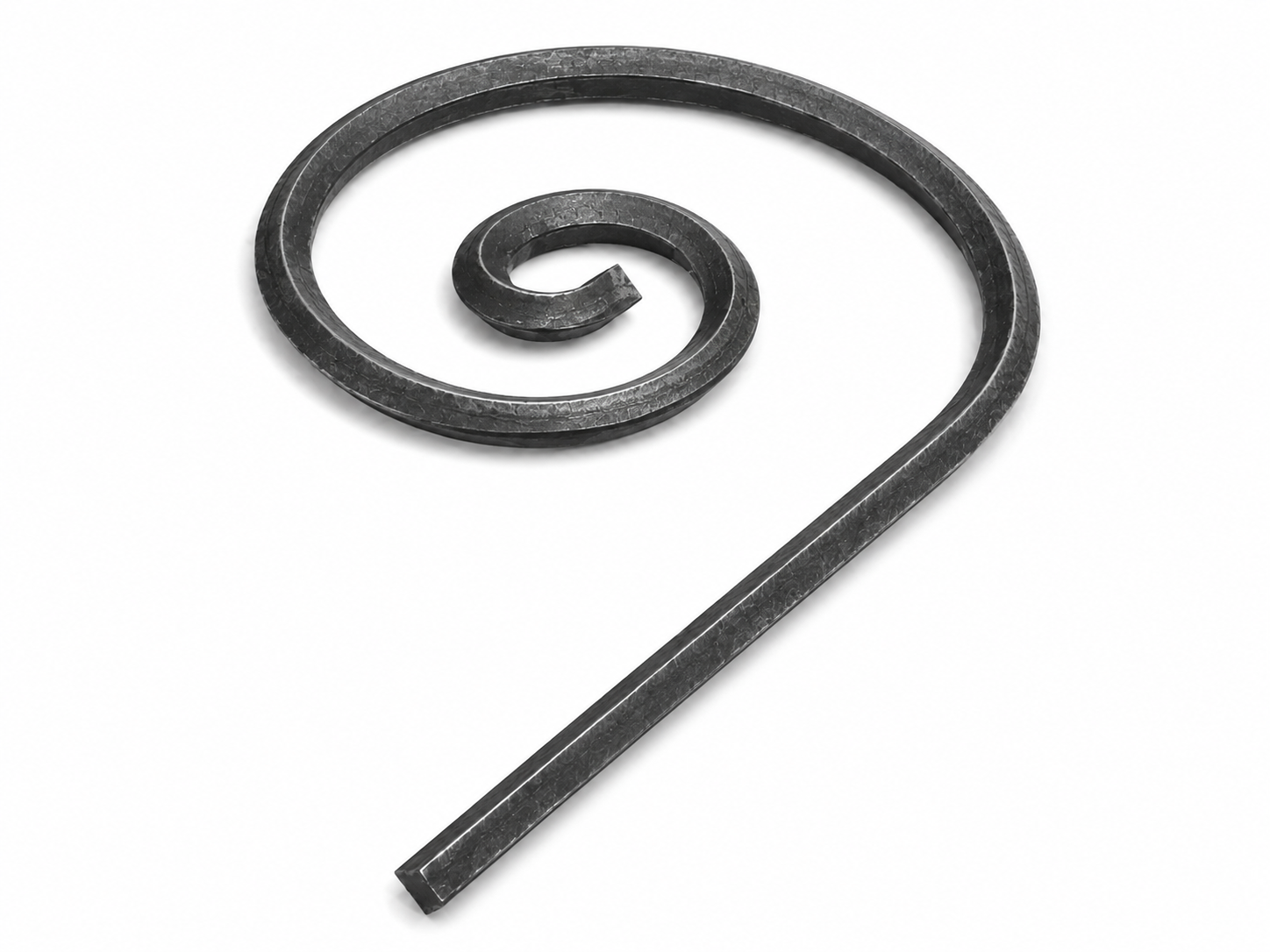

Matrice volute in trasversale MT500A - Torsionatrice MT500A

Matrice in acciaio temprato per esseguire volute o spirali in trasversale per ottenere un aspetto diverso, molto usato in certi paesi.

RIF: 140-01-03-00006
CAPACITA' Massima: Tondo o quadro da 25mm.
PESO: 0,400 kg.

Utensili opzionali.

Matrice volute in trasversale MT500A - Torsionatrice MT500A

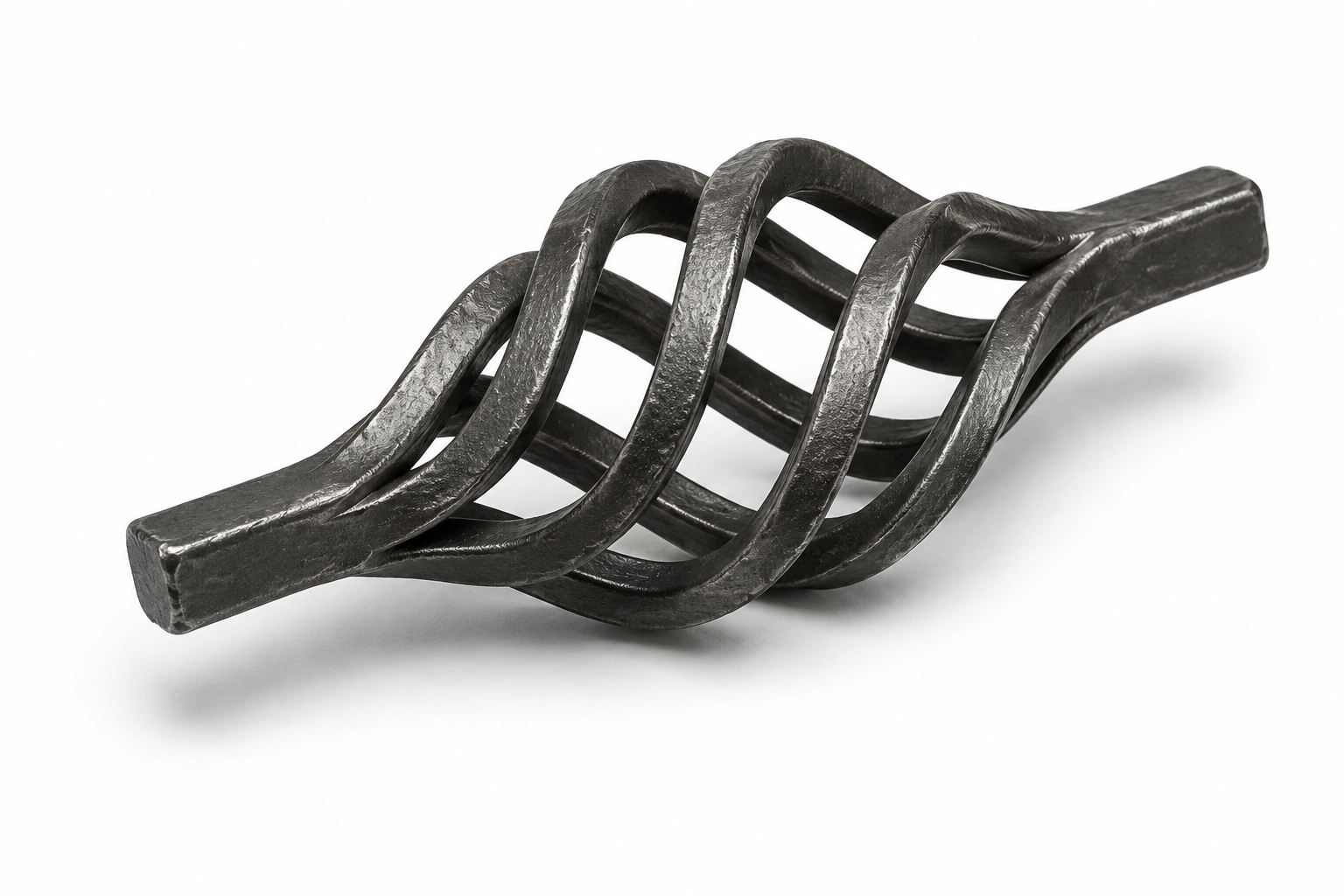

UTENSILI PER PIGNE MT500A - Torsionatrice MT500A

Utensili per fabbricare pigne di ogni tipo in diferenti misure di quadro o tondo.

RIF: 140-01-03-00012
CAPACITA' MASSIMA: 4 quadri o tondi da 12 mm.
PESO: 55Kg.

Utensili disponibili per quadrati in millimetri e pollici

Utensili Opzionali

UTENSILI PER PIGNE MT500A - Torsionatrice MT500A

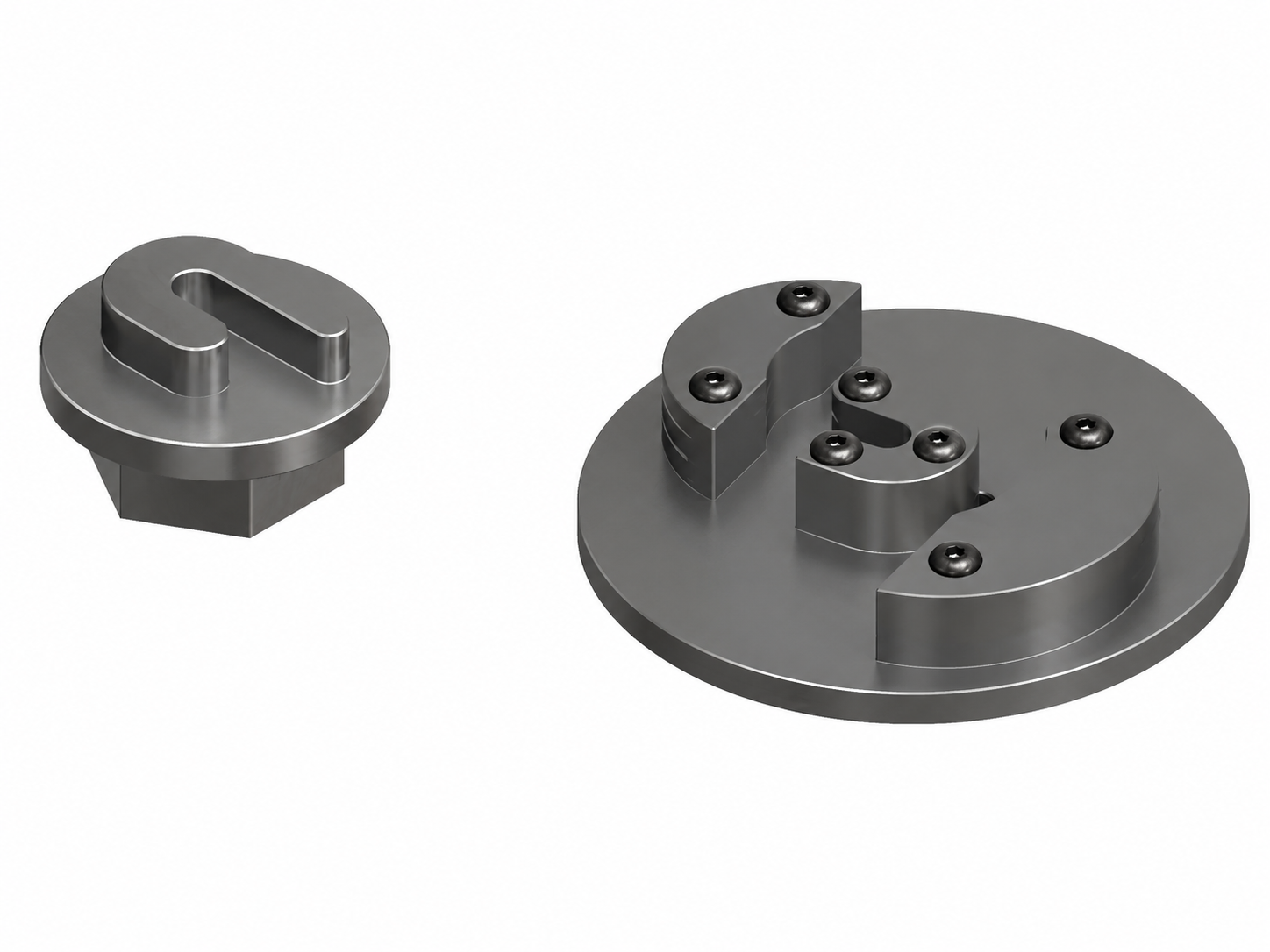

Matrice Volute Ovali - Torsionatrice MT500A

Matrice in acciaio per fare volute ovali per tutti i tipi di ringhiera.

UNITA' PER MATRICE: 2
RIF: 140-01-03-00004
DIAMETRO ESTERNO: 240x190mm.
CAPACITA' Mass: Tondo o quadro da 16mm.
PESO: 11 Kg.



Utensili opzionali.

Matrice Volute Ovali - Torsionatrice MT500A

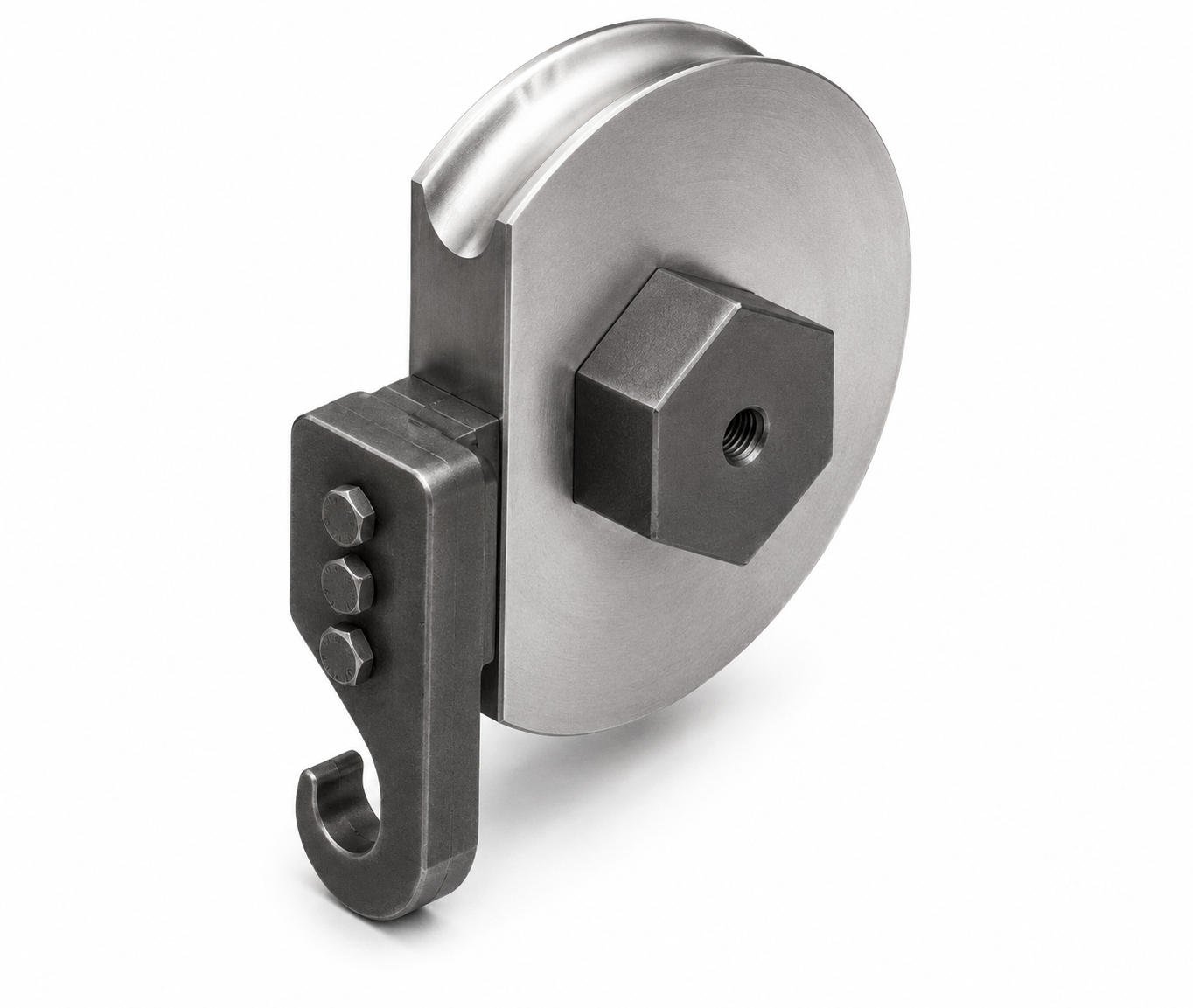

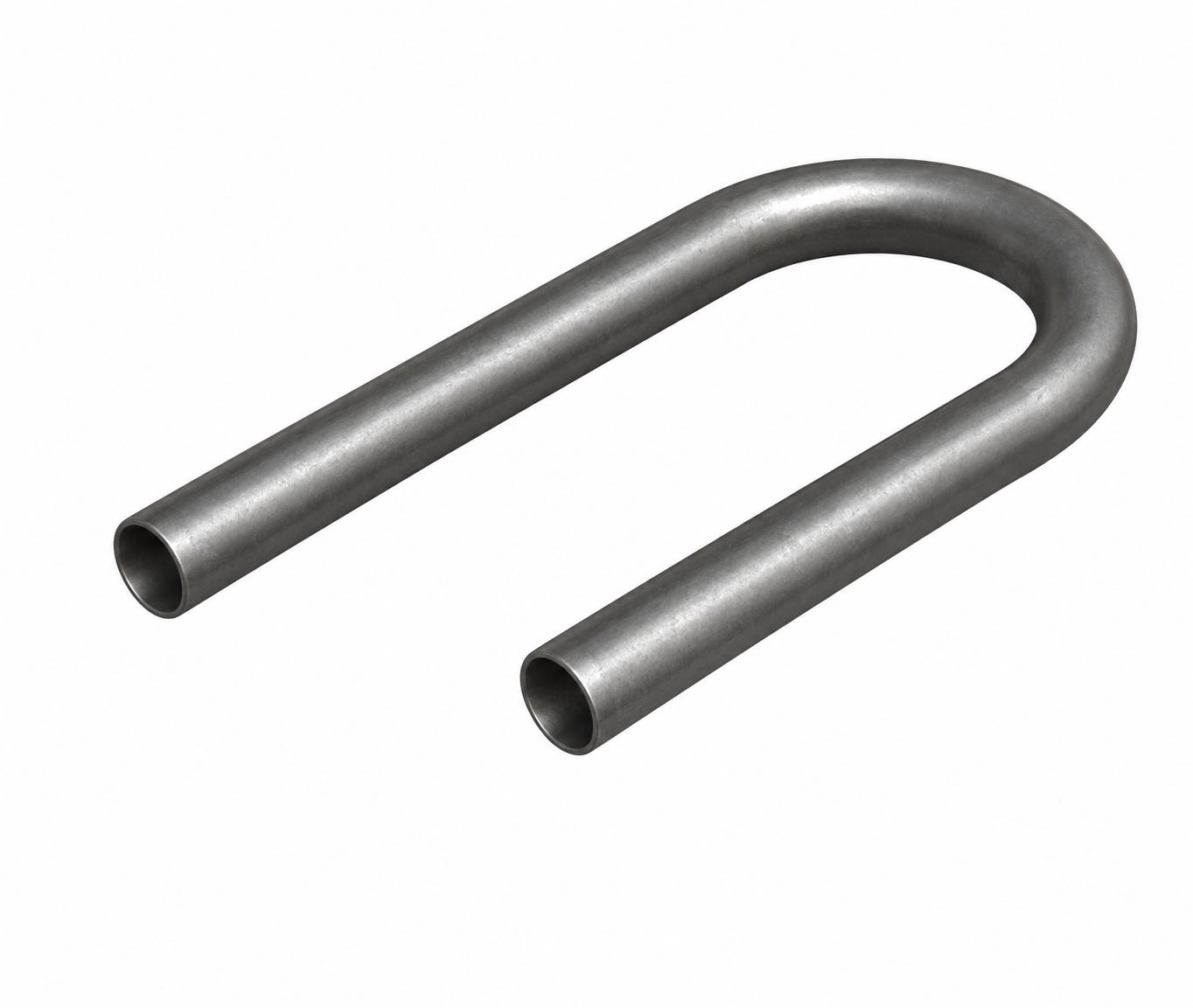

Curva raggio Fisso in Tubo - Torsionatrice MT500A

Matrice in acciaio per fare curve su tubo di raggio fisso e regolabile a diferenti gradi.

RIF: 140-01-03-00002
DIAMETRO MASSIMO TUBO: 40mm
SPESSORE MINIMO TUBO: 3mm
RAGGIO DEL PEZZO: 3x diametro del tubo.
GRADI: Mass. 180 gradi.
PESO: Da 15 a 35 Kg.

Utensili Opzionali.

Curva raggio Fisso in Tubo - Torsionatrice MT500A

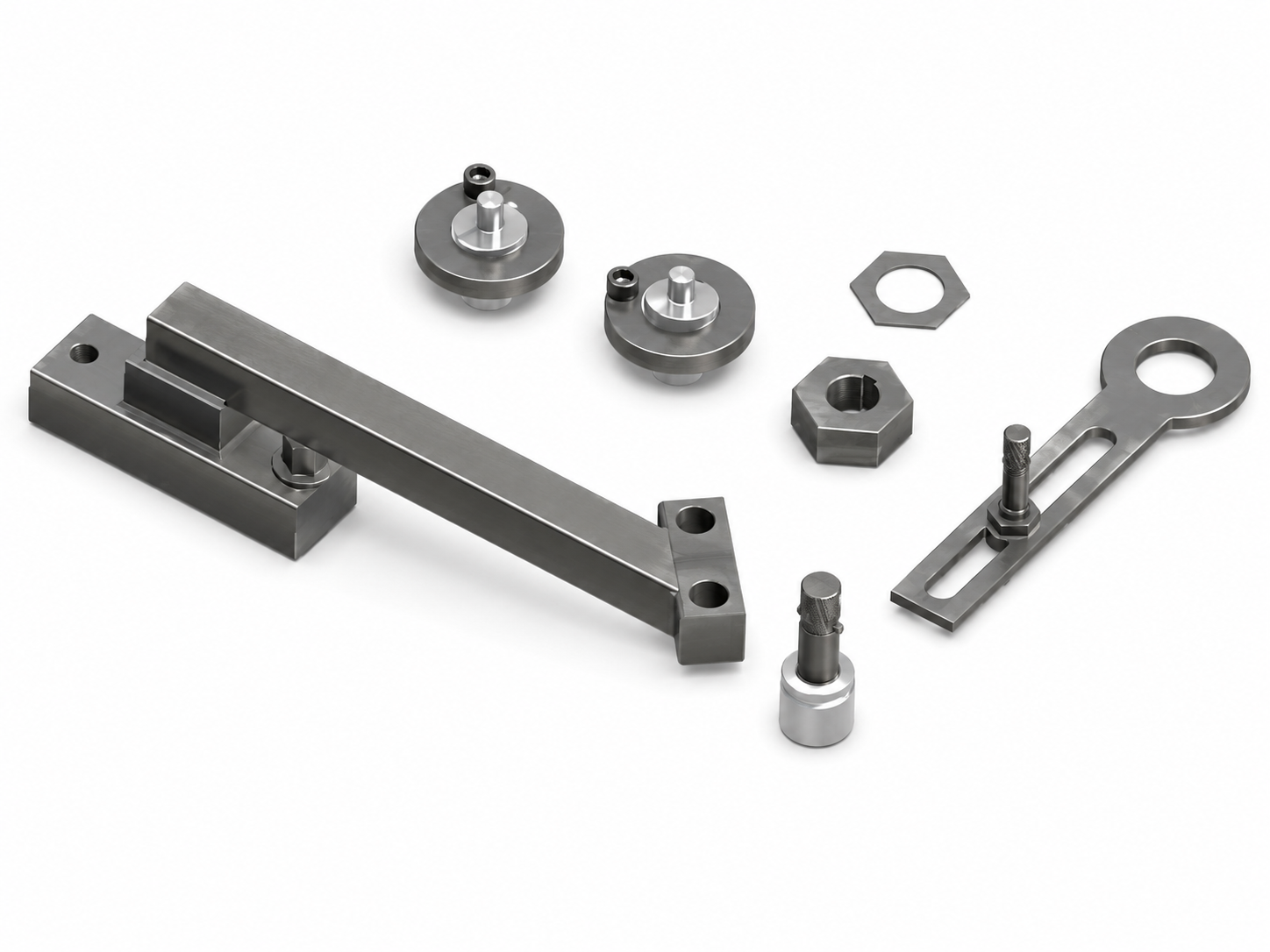

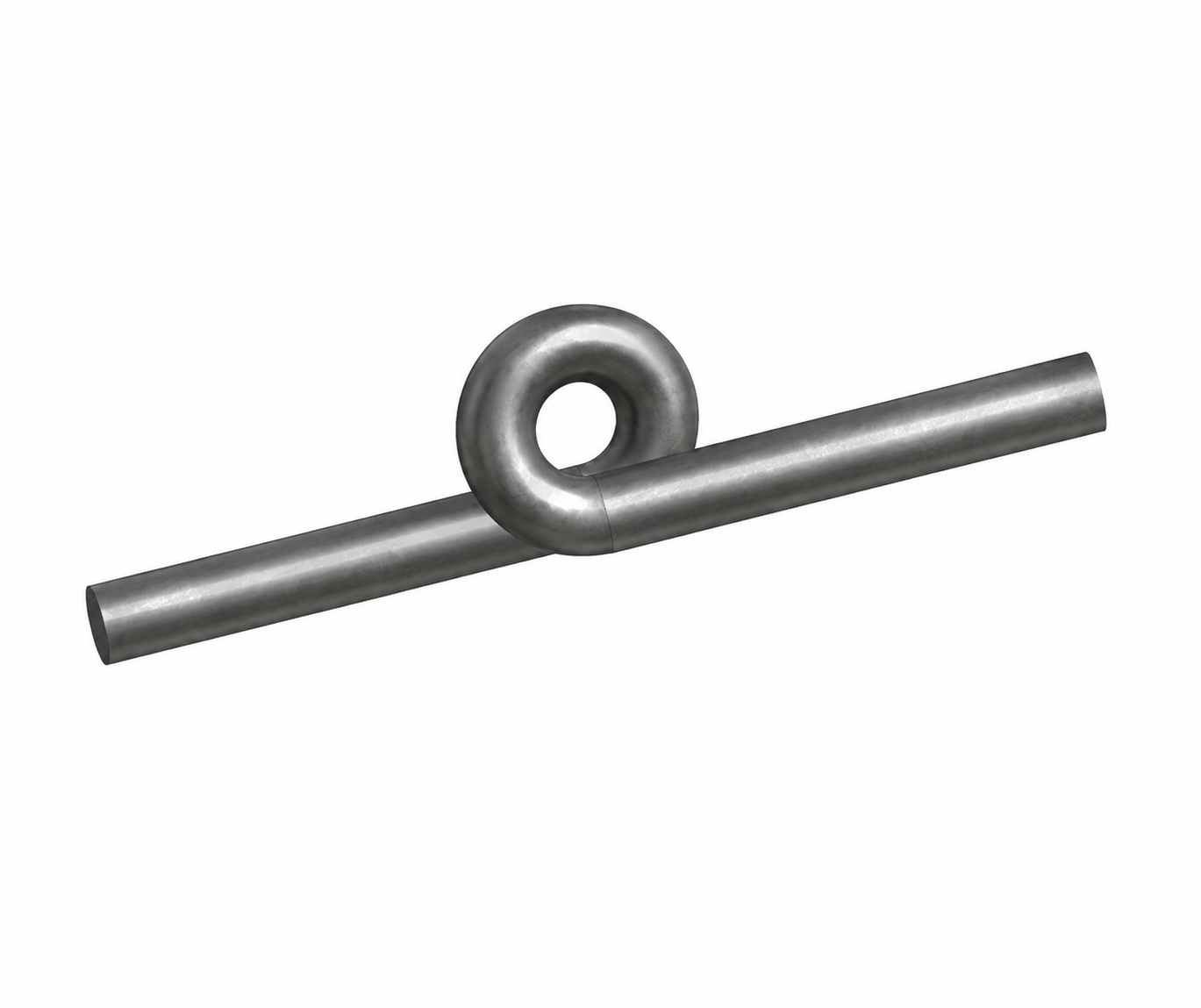

Matrice Coda maiale - Torsionatrice MT500A

Matrice in acciaio per esseguire la piegatura chiamata comunmente coda di porco, molto usata per balconi,ringhiere, e tanti usi ornamentali.

PEZZI PER MATRICE: 7
RIF: 140-01-03-00001
CODA DI PORCO: A destra, sinistra e doppia.
CAPACITA' Massima: Tondo da 16mm.
PESO: 35 kg.



Utensili Opzionali.

Matrice Coda maiale - Torsionatrice MT500A

L'accessorio di pigne Nargesa, può essere adattato a tutte le nostre torsionatrici MT150A o MT500A.

Si colocano quattro quadri saldati per le estremità al accessorio. Si storce verso un lato e dopo verso l'altro. In questo momento l'accessorio trascina il pezzo e lo contrae, ottenendo una perfetta finitura. Dipendendo dal numero di giri effettuati il pezzo avrà una forma diversa.

Utensili disponibili per quadrati in millimetri e pollici

Utensili Opzionali

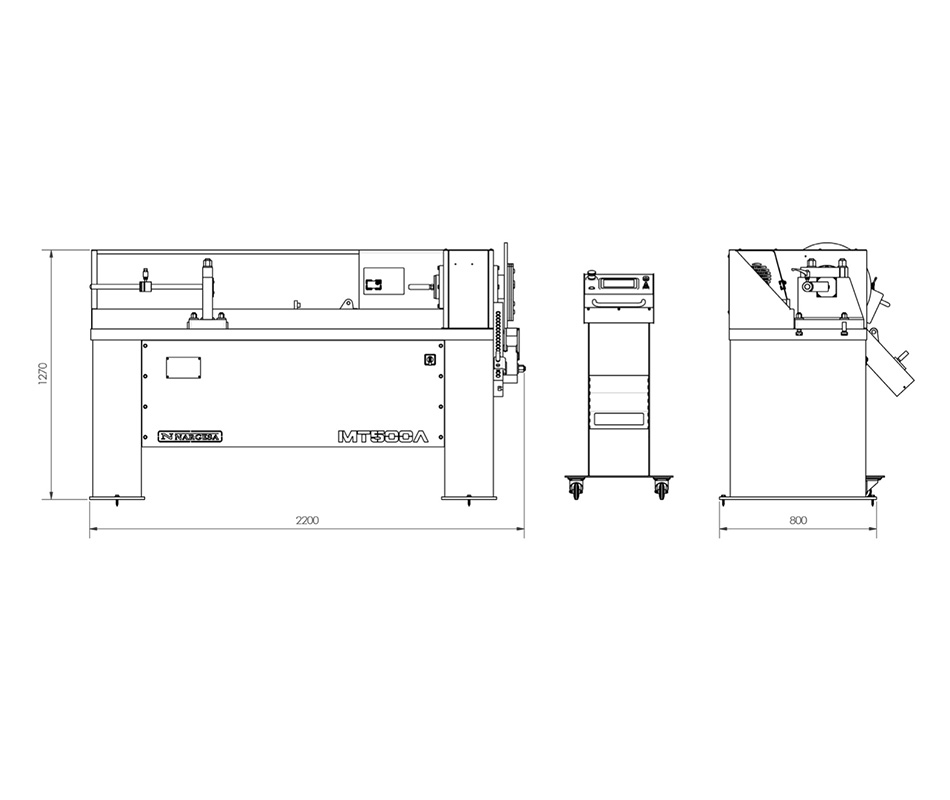

Dimensioni della macchina Torsionatrice MT500A Nargesa

Dimensioni della macchina: 2220x 980x1280 mm.

Peso: 1350 Kg.

Codice Doganale:  84622998

Altre caratteristiche:


  • Bassamento disposto per il trasporto facile della macchina verso il luogo di lavoro o immagazzinaggio.
  • La macchina si invia completamente montata.
Caratteristiche d'il pacco per carica Torsionatrice MT500A Nargesa

Nº Pacchi: 1.

Larghezza: 2200 mm.

Lunghezza: 1000 mm.

Altezza: 1480 mm.

Volume: 3,3 m3

Peso Netto: 1350 Kg.

Peso Lordo: 1450 Kg.


Codice Doganale:  84622998

Altre caratteristiche:

  • Bassamento disposto per il trasporto semplice della macchina verso il luogo di lavoro o immagazzinaggio.
  • La macchina si invia completamente montata.
  • Imballaggio con palet di legno NIMF15 e scatola di cartone di 3 strati adatta al transporto maritimo.
  • Opzional: Imballaggio completo in legno NIMF15.

Uso della macchina: Torsionatrice MT500A

La Torsionatrice Nargesa MT500A automatica fabbrica ogni tipo di pezzo per la forgia ornamentale, colonnine, volute ecc... Utilizzate in: Gratte per le finestre, ringhiere, tavoli, sedie, porte, finestre, recinzioni ... Realizzando un' infinità di figure diverse in profilo quadro, tondo, tubo, corrimano, piatti ecc..Macchina perfetta per grandi produzioni. A differenza dalle altre può lavorare ogni tipo di materiale e di grandi dimensioni.
