Poinçonneuse hydraulique MX340G

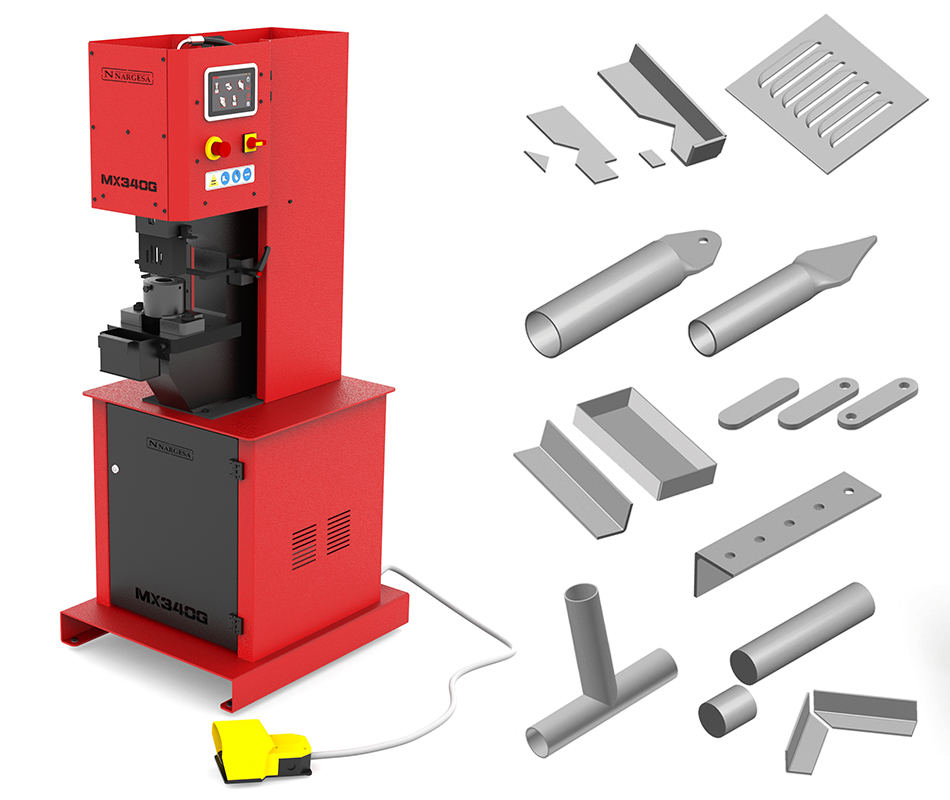

Cisaille poinçonneuse multifonctions MX340G NARGESA de 40 tonnes. Son col-de-cygne, sa longueur de course et sa large table de travail en font un outil à emplois variables : elle troue, plie, coupe, emboutit...

La poinçonneuse universelle MX340G NARGESA se caractérise par sa polyvalence. Elle peut réaliser de multiples fonctions de travail comme le poinçonnage de tôle, platine, tube, profilé U, T, UPN, IPN,... Elle peut plier, couper, emboutir, brocher, évaser un tube, courber, estamper... Elle peut s'adapter à n'importe quelle matrice, même fabriquée par le client lui-même.  Sa polyvalence et son utilisation aisée font d'elle une machine indispensable pour une entreprise travaillant dans le monde du fer.

Tous les produits Nargesa sont conformes aux normes CE de fabrication de machines industrielles.

Caractéristiques Techniques

  • Puissance hydraulique: 40 Tn.
  • Vitesse de travail: 7,1 mm/seg.
  • Vitesse de retour: 9,3 mm/seg.
  • Course du poinçon: 100 mm.
  • Profondeur du col de cygne: 180 mm.
  • Dimensions de la table 245x265 mm.
  • Protection de sécurité frontale rabatable.
  • Mise en marche avec pédale de sécurité.

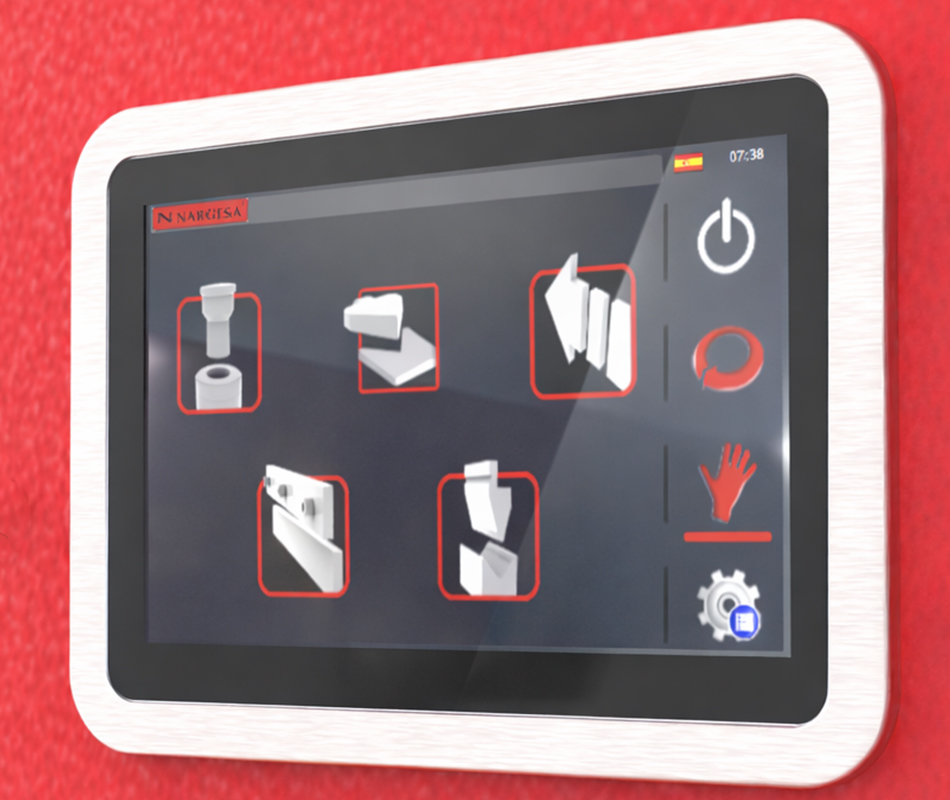

  • Diplay digital.
  • Compteur de coups ou de pièces.
  • Diagnostique d'alarmes.
  • Puissance de moteur: 2,2 KW/ 3 CV (HP).
  • Tension 3 phases: 230/400 V.
  • Pour d'autres tensions ou machines monophasiques, consulter le fabriquant.
  • Base inférieure apte pour transpalettes pour pouvoir transporter facilement la machine sur le lieu de travail ou le lieu de rangement.
  • La machine est envoyée complètement montée.
  • Emballage sur pallette de fer et en caisse de carton triple couche apte pour le transport maritime.
  • En option: emballage complètement en bois traité NIMF15.

POINÇONNAGE:

Nous pouvons livrer tout type de poinçons de différentes formes: ronds, carrés, rectangulaires, ovales, en forme de barillet... Le poinçon peut aussi être en tube creu.

AUTRES APPLICATIONS:

Les autres applications sont réellement très nombreuses. Il y a plus de 40 matrices standards pour réaliser différents travaux (Voir ACCESSOIRES EN OPTION en bas de page).

APPLICATIONS NON STANDARDS:

Sur demande du client, nous fabriquons des matrices sur mesure pour réaliser tous types de pièces.

AVANTAGES:

  • Se différencie des autres cisailles poinçonneuses universelles multifonctions par son col-de-cygne de 180mm, sa course de poinçonnage de 100mm et sa large table de travail qui permet d'adapter n'importe quelle matrice. Beaucoup de nos clients fabriquent eux-mêmes leurs propres matrices.
  • Rapidité dans le changement d'outillage ou de matrice, maximum 30 secondes.
  • L'ajustement de la course permet d'augmenter la productivité.
  • Il n'y a pas de dimension maximale pour le poinçonnage.

ÉQUIPEMENT LIVRÉ AVEC LA MACHINE: Toutes les poinçonneuses universelles Nargesa sont équipées avec l'utile pour le poinçonnage, avec un écrou de couplage pour poinçon et le support pour matrices. Les autres accessoires sont en option, ce qui veut dire que chaque client peut equipé sa machine selon son désir et sa nécessité.

Tous nos produits sont fabriqués dans nos installations en Espagne. Les composants hydrauliques et électroniques sont complètements standards et des meilleures marques de premier ordre européen, avec service technique dans le monde entier: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato...

Exemples de travail réalisé avec Poinçonneuse hydraulique MX340G

CALCUL DE CAPACITÉ DE POINÇONNAGE

Dans le PDF, nous vous montrerons comment calculer la capacité de poinçonnage en différentes épaisseurs, matériels et formes... Quelles épaisseurs on peut poinçonner et avec quel diamètre de poinçon. Des  idées et suggestions pour améliorer votre travail et augmenter la capacité de poinçonnage.

ÉCROU DE COUPLAGE POUR POINÇON ET SUPPORT POUR MATRICES - Poinçonneuse hydraulique MX340G

Toutes les poinçonneuses universelles Nargesa sont équipées avec l'utile pour le poinçonnage, avec un écrou de couplage pour poinçon et le support pour matrices. Les autres accessoires sont en option, ce qui veut dire que chaque client peut equipé sa machine selon son désir et sa nécessité. Dans Accessoires en option, en bas de page, vous trouverez toute la liste de poinçons possibles et des matrices de toutes sortes qui sont standards.

ÉCROU DE COUPLAGE POUR POINÇON ET SUPPORT POUR MATRICES - Poinçonneuse hydraulique MX340G
POINÇONS ET MATRICES RONDS, CARRÉS, OVALES, RECTANGULAIRES NARGESA - Poinçonneuse hydraulique MX340G

Chez Nargesa, nous disposons d'un large catalogue de poinçons et matrices de toutes sortes. Si la mesure que désire le client n'est pas dans la liste, nous la fabriquons. Dans le PDF, vous pourrez voir tous les types et mesures dont nous disposons.

POINÇONS ET MATRICES RONDS, CARRÉS, OVALES, RECTANGULAIRES NARGESA - Poinçonneuse hydraulique MX340G
Matrice d'encochage à 90º Réglable 100x100 - Poinçonneuse hydraulique MX340G

Matrice d'encochage de tôle, cornière, etc. régulable jusqu'à 100x100mm à 90º fixes.

REF: 140-02-01-00005
CAPACITÉ MAXIMALE DE COUPE: 100x100x4mm
POIDS: 35 Kg.

Outillage en option.

Matrice d'encochage à 90º Réglable 100x100 - Poinçonneuse hydraulique MX340G
Matrice pour grilles de ventilation - Poinçonneuse hydraulique MX340G
Matrice pour réaliser des grilles de ventilation en tôle. La quantité de découpe est ajustable. Une découpe à la fois.

REF: 140-02-01-00010
MESURE DE LA DÉCOUPE: 100X20mm.
ÉPAISSEUR MAXIMALE: 2mm.
POIDS:20 Kg.

Outillage en option.
Matrice pour grilles de ventilation - Poinçonneuse hydraulique MX340G
Matrice de pliage 170mm. - Poinçonneuse hydraulique MX340G
Matrice pour plier  la tôle et les barres plates jusqu'à 170mm. Poinçon de 88º. Matrice en V de 56mm et V de 26mm.

REF: 140-02-01-00004
LONGUEUR MAXIMALE DE PLIURE: 170mm.
ÉPAISSEUR MAXIMALE DE PLIURE: 8 a 12mm.
POIDS: 12 Kg.

Outillage en option.
Matrice de pliage 170mm. - Poinçonneuse hydraulique MX340G
Matrice pour couper des platines 100x10mm. - Poinçonneuse hydraulique MX340G
Matrice pour couper tôle ou platines à partir de 0.8mm jusqu'à 10mm d'épaisseur.

REF: 140-02-01-00002
CAPACITÉ MAXIMALE DE COUPE: 100x10mm.
POIDS: 28 Kg.

Outillage en option.
Matrice pour couper des platines 100x10mm. - Poinçonneuse hydraulique MX340G
MATRICE POUR ARRONDIR DES COINS - Poinçonneuse hydraulique MX340G

Matrice pour arrondir les coins de la tôle selon différents rayons. Dans le PDF, vous pourrez voir toutes les sortes et mesures dont nous disposons.




MATRICE POUR ARRONDIR DES COINS - Poinçonneuse hydraulique MX340G
Extracteur Redresseur - Poinçonneuse hydraulique MX340G
Extracteur qui, au moment du poinçonnage, agit comme redresseur pour éviter que la platine se plie au moment de la perforation.

REF: 140-02-01-00039
ÉPAISSEUR MAXIMALE DE LA TÔLE OU DE LA BARRE: 15mm.
POIDS:15 Kg.

Outillage en option
Extracteur Redresseur - Poinçonneuse hydraulique MX340G
Matrice à couper des cornières - Poinçonneuse hydraulique MX340G
Matrice à couper en angles de 90º et  45º.

REF: 140-02-01-00001
CAPACITÉ MAXIMALE DE COUPE DROITE: 60x60mm
CAPACITÉ MAXIMALE DE COUPE EN BISEAU: 50x50
POIDS: 32Kg.

Outillage en option.
Matrice à couper des cornières - Poinçonneuse hydraulique MX340G
Matrice pour flèches en tôle - Poinçonneuse hydraulique MX340G
Matrice pour découper la tôle en forme de flèche pour les clôtures.

REF: 140-02-01-00006
ÉPAISSEUR MAXIMALE DE TÔLE: 3mm
POIDS:21 Kg.

Outillage en option.
Matrice pour flèches en tôle - Poinçonneuse hydraulique MX340G
Matrice pour flèches en tube - Poinçonneuse hydraulique MX340G
Matrice pour aplatir et découper le tube en forme de flèche. Apte pour différents diamètres.

REF: 140-02-01-00007
DIAMÈTRE MAXIMUM DU TUBE: 30x2mm
DIAMÈTRE MINIMUM DU TUBE: 10x2mm
POIDS:19 Kg.

Outillage en option.
Matrice pour flèches en tube - Poinçonneuse hydraulique MX340G
Matrice pour couper des barres rondes - Poinçonneuse hydraulique MX340G
Matrice pour couper des barres massives de 3mm à 35mm.

REF: 140-02-01-00035
DIAMÈTRE MAXIMUM DE COUPE: 35mm.
DIAMÈTRE MINIMUM DE COUPE: 3mm.
POIDS:15 Kg.

Outillage en option.
Matrice pour couper des barres rondes - Poinçonneuse hydraulique MX340G
Poinçon et matrice de serrure. - Poinçonneuse hydraulique MX340G
Poinçon et matrice de serrure pour réaliser la découpe du trou de serrure en tôle.
Compléments nécessaires: CAB60 et TAP40

REF: 140-02-01-00036
ÉPAISSEUR MAXIMALE: 6mm
POIDS:1 Kg.

Outillage en option.
Poinçon et matrice de serrure. - Poinçonneuse hydraulique MX340G
Matrice pour applatir et percer un tube de clôture. - Poinçonneuse hydraulique MX340G
Matrice pour aplatir et percer un tube de piquet de clôture. Admet différents diamètres de tube. La mesure du trou est modifiable.

REF: 140-02-01-00040
DIAMÈTRE MAXIMUM DU TUBE:50mm
DIAMÈTRE MINIMUM DU TUBE:10mm
DIAMÈTRE DU TROU: modifiable.
POIDS:23 Kg.

Outillage en option.
Matrice pour applatir et percer un tube de clôture. - Poinçonneuse hydraulique MX340G
MATRICE POUR GRUGEAGE DE TUBE - Poinçonneuse hydraulique MX340G

Matrices pour gruger des tubes de Ø16 à Ø60mm. Il s'agit de couper l'extrémité d'un tube pour pouvoir l'unir à un autre de manière perpendiculaire. Dans le PDF, vous pourrez voir toutes les sortes et mesures dont nous disposons.

MATRICE POUR GRUGEAGE DE TUBE - Poinçonneuse hydraulique MX340G
MATRICES DE POINÇONNAGE D'OREILLES - Poinçonneuse hydraulique MX340G

Matrice pour fabriquer toutes sortes d'oreilles, avec ou sans trou, droites ou arrondies...Très utilisées pour des anneaux, des supports, etc. À partir d'une feuille de tôle, à chaque coup sort une pièce de la longueur que vous désirez.  Dans le PDF, vous verrez toutes les sortes et mesures dont nous disposons.




MATRICES DE POINÇONNAGE D'OREILLES - Poinçonneuse hydraulique MX340G
Matrice pour percer des cornières et des profilés U - Poinçonneuse hydraulique MX340G
Support pour percer des cornières. Les poinçons et les matrices de différents diamètres sont interchangeables.

REF: 140-02-01-00031
DIAMÈTRE MAXIMALE DU TROU: 28mm
DIAMÈTRE MINIMUM DU TROU: 2mm.
POIDS: 9 Kg.

Outillage en option.
Matrice pour percer des cornières et des profilés U - Poinçonneuse hydraulique MX340G
Set support de matrice de coupe et conformé MX340 - Poinçonneuse hydraulique MX340G

Set support pour coupler les matrices de coupe et de formation d'éléments floraux décoratifs.

REF: 140-02-01-00042
PIÈCES PAR SET:​ 2
POIDS:​ 58 Kg.

Outillage en option.

Matrice de coupe de fleurs D65 8 pétales MX340 - Poinçonneuse hydraulique MX340G

Matrice pour couper feuille en forme de fleur de 8 pétales de 65 mm de diamètre.

REF: 140-02-01-00043
PIÈCES PAR SET: 2
ÉPAISSEUR: 1 - 1,5 - 2mm
POIDS:​ 10,5 Kg.

Pour son utilisitation est necessaire le Set de support de coupe et conformé MX340. Ref. 140-02-01-00042
Pour d'autres formes, consultez le fabricant.​

Outillage en option.​

Matrice de coupe de fleurs D65 8 pétales MX340 - Poinçonneuse hydraulique MX340G
Matrice emboutissage fleur D65 8 pétales MX340 - Poinçonneuse hydraulique MX340G

Matrice pour conformer la feuille en forme de fleur à 8 pétales d'un diamètre de 65mm.

REF: 140-02-01-00044
PIÈCES PAR SET: 2
ÉPAISSEUR:​ 1 - 1,5 - 2mm
POIDS:​ 4,9 Kg.

Pour son utilisitation est necessaire le Set de support de coupe et conformé MX340. Ref. 140-02-01-00042 et la matrice de coupe Ref. 140-02-01-00043
Pour d'autres formes, consultez le fabricant.​

Outillage en option.​

Matrice emboutissage fleur D65 8 pétales MX340 - Poinçonneuse hydraulique MX340G
Matrice de coupe fleur D85 5 pétales MX340 - Poinçonneuse hydraulique MX340G

Matrice pour couper feuille en forme de fleur à 5 pétales d'un diamètre de 85mm.

REF: 140-02-01-00045
PIÈCES PAR SET: 2
ÉPAISSEUR: 1 - 1,5 - 2mm
POIDS:​ 10,4 Kg.

Pour son utilisitation est necessaire le Set de support de coupe et conformé MX340. Ref. 140-02-01-00042
Pour d'autres formes, consultez le fabricant.​

Outillage en option.​

Matrice de coupe fleur D85 5 pétales MX340 - Poinçonneuse hydraulique MX340G
Matrice emboutissage fleur D85 5 pétales MX340 - Poinçonneuse hydraulique MX340G

Matrice pour conformer la feuille en forme de fleur à 5 pétales d'un diamètre de 85mm.

REF: 140-02-01-00046
PIÈCES PAR SET: 2
ÉPAISSEUR: 1 - 1,5 - 2mm
POIDS:​ 6,2 Kg.

Pour son utilisitation est necessaire le Set de support de coupe et conformé MX340. Ref. 140-02-01-00042 et la matrice de coupe Ref. 140-02-01-00045
Pour d'autres formes, consultez le fabricant.​

Outillage en option.​

Matrice emboutissage fleur D85 5 pétales MX340 - Poinçonneuse hydraulique MX340G
Matrice de coupe feuille 108X42 MX340 - Poinçonneuse hydraulique MX340G

Matrice pour couper tôle sous forme de feuille de 108x42mm.

REF: 140-02-01-00047
PIÈCES PAR SET: 2
ÉPAISSEUR: 1 - 1,5 - 2mm
POIDS:​ 10,2 Kg.

Pour son utilisitation est necessaire le Set de support de coupe et conformé MX340. Ref. 140-02-01-00042
Pour d'autres formes, consultez le fabricant.

Outillage en option.​

Matrice de coupe feuille 108X42 MX340 - Poinçonneuse hydraulique MX340G
Matrice emboutissage feuille 108X42 gauche MX340 - Poinçonneuse hydraulique MX340G

Matrice pour conformer Tôle en forme de feuille de 108x42mm gauche.

REF: 140-02-01-00048
PIÈCES PAR SET: 2
ÉPAISSEUR:​ 1 - 1,5 - 2 mm
POIDS:​ 6,2 Kg.

Pour son utilisitation est necessaire le Set de support de coupe et conformé MX340. Ref. 140-02-01-00042 et la matrice de coupe Ref. 140-02-01-00047
Pour d'autres formes, consultez le fabricant.​

Outillage en option.​

Matrice emboutissage feuille 108X42 gauche MX340 - Poinçonneuse hydraulique MX340G
Matrice emboutissage feuille 108X42 droite MX340 - Poinçonneuse hydraulique MX340G

Matrice pour conformer Tôle en forme de feuille de 108x42mm droite.

REF: 140-02-01-00049
PIÈCES PAR SET: 2
ÉPAISSEUR: 1 - 1,5 - 2 mm
POIDS:​ 6,2 Kg.

Pour son utilisitation est necessaire le Set de support de coupe et conformé MX340. Ref. 140-02-01-00042 et la matrice de coupe Ref. 140-02-01-00047
Pour d'autres formes, consultez le fabricant.​

Outillage en option.​

Matrice emboutissage feuille 108X42 droite MX340 - Poinçonneuse hydraulique MX340G
Matrice de coupe feuille doublé MX340 - Poinçonneuse hydraulique MX340G

Matrice pour couper tôle sous forme de feuille doublé 70x65mm.

REF: 140-02-01-00051
PIÈCES PAR SET: 2
ÉPAISSEUR: 1 - 1,5 - 2mm
POIDS:​ 10,5 Kg.

Pour son utilisitation est necessaire le Set de support de coupe et conformé MX340. Ref. 140-02-01-00042
Pour d'autres formes, consultez le fabricant.​

Outillage en option.​

Matrice de coupe feuille doublé MX340 - Poinçonneuse hydraulique MX340G
Matrice emboutissage feuille double droite MX340 - Poinçonneuse hydraulique MX340G

Matrice pour conformer Tôle en forme de feuille double 70x65mm droite.

REF: 140-02-01-00053
PIÈCES PAR SET: 2
ÉPAISSEUR:​ 1 - 1,5 - 2 mm
POIDS:​ 17,3 Kg.

Pour son utilisitation est necessaire le Set de support de coupe et conformé MX340. Ref. 140-02-01-00042 et la matrice de coupe Ref. 140-02-01-00051
Pour d'autres formes, consultez le fabricant.

Outillage en option.​​

Matrice emboutissage feuille double droite MX340 - Poinçonneuse hydraulique MX340G
Matrice emboutissage feuille double gauche MX340 - Poinçonneuse hydraulique MX340G

Matrice pour conformer Tôle en forme de feuille double 70x65mm gauche.

REF: 140-02-01-00054
PIÈCES PAR SET: 2
ÉPAISSEUR:​ 1 - 1,5 - 2 mm
POIDS:​ 17,3 Kg.

Pour son utilisitation est necessaire le Set de support de coupe et conformé MX340. Ref. 140-02-01-00042 et la matrice de coupe Ref. 140-02-01-00051
Pour d'autres formes, consultez le fabricant.

Outillage en option.​​

Matrice emboutissage feuille double gauche MX340 - Poinçonneuse hydraulique MX340G
Matrice de coupe feuille dentelée MX340 - Poinçonneuse hydraulique MX340G

Matrice pour couper tôle sous forme de feuille dentelée 115x50mm.

REF: 140-02-01-00052
PIÈCES PAR SET: 2
ÉPAISSEUR: 1 - 1,5 - 2mm
POIDS:​ 10,2 Kg.

Pour son utilisitation est necessaire le Set de support de  coupe et conformé MX340. Ref. 140-02-01-00042
Pour d'autres formes, consultez le fabricant.​

Outillage en option.

Matrice de coupe feuille dentelée MX340 - Poinçonneuse hydraulique MX340G
Matrice emboutissage feuille dentelée MX340 - Poinçonneuse hydraulique MX340G

Matrice pour conformer Tôle en forme de feuille dentelée 115x50mm.

REF: 140-02-01-00055
PIÈCES PAR SET: 2
ÉPAISSEUR:​ 1 - 1,5 - 2 mm
POIDS:​ 16,4 Kg.

Pour son utilisitation est necessaire le Set de support de coupe et conformé MX340. Ref. 140-02-01-00042 et la matrice de coupe Ref. 140-02-01-00052
Pour d'autres formes, consultez le fabricant.​

Outillage en option.​

Matrice emboutissage feuille dentelée MX340 - Poinçonneuse hydraulique MX340G

La Plieuse Poinçonneuse Hydraulique MX340G se différencie des autres poinçonneuses par la longueur de sa course et la profondeur de son col-de-cygne permettant d'adapter une infinité de matrices ou outillages. Ses caractéristiques et sa polyvalence en font une machine rapidement amortie. Elle réalise les mêmes fonctions que 5 machines différentes.

  • Col-de-cygne: 180 mm.
  • Course du piston: 100 mm.
  • Hauteur max. : 220 mm.

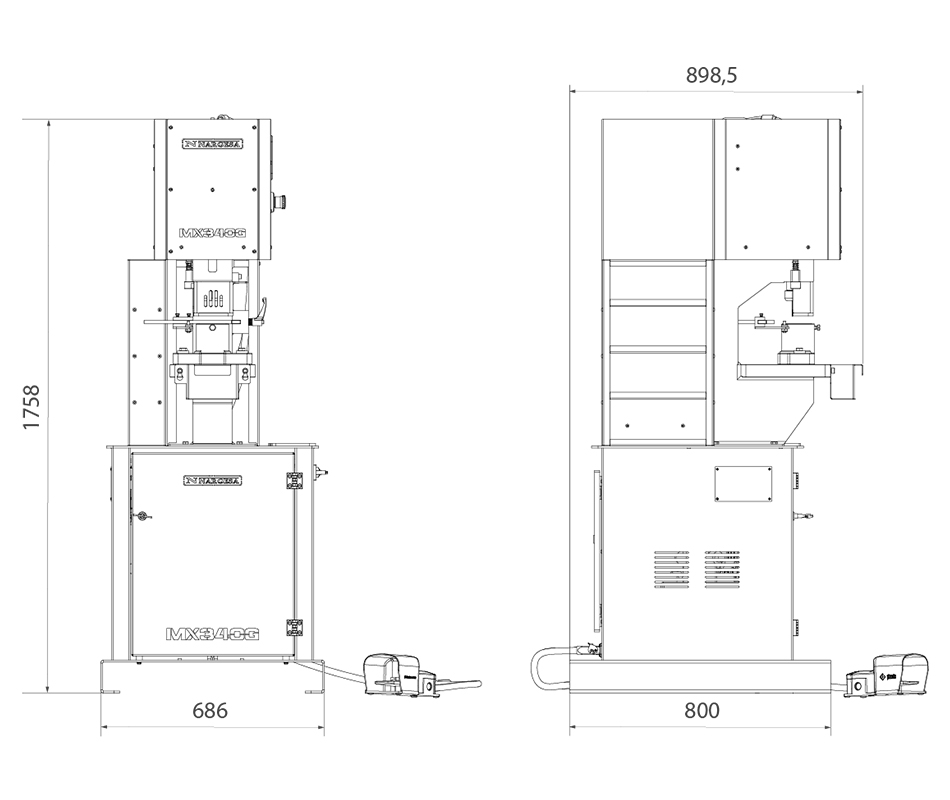

Dimensions de la machine Poinçonneuse hydraulique MX340G Nargesa

Dimensions de la machine: 690x870x1780 mm.

Poids: 615 Kg.

Code de la taxe à l'importation:  84624990

Autres caractéristiques:

  • Base apte pour transpalette pour transporter facilement la machine sur le lieu de travail ou de rangement.
  • La machine est envoyée complètement montée.
Caractéristiques de l'emballage Poinçonneuse hydraulique MX340G Nargesa

Nº Colis: 1.

Largeur: 700 mm.

Profondeur: 800 mm.

Hauteur: 1800 mm.

Volume: 1 m3

Poids Net: 615 Kg.

Poids Brut: 635 Kg.

Code de la taxe à l'importation:  84624990

Autres caractéristiques:

  • Base apte pour transpalette pour transporter facilement la machine sur le lieu de travail ou de rangement.
  • La machine est envoyée complètement montée.
  • Emballage sur palette de fer et en caisse de carton triple couche apte pour le transport maritime.
  • En option: Emballage complètement en bois traité NIMF15.

Utilisation de cette machine: Poinçonneuse hydraulique MX340G

La cisaille poinçonneuse hydraulique MX340G peut poinçonner toutes sortes de profilés: platine plate, tôle, tube creu, cornière, UPN, profilé T, profilé U, IPN, etc. On peut y ajuster différentes matrices pour évaser des tubes, découper des coins ou des pointes de tôle, fabriquer des pointes de flèche en tôle ou en tube, arrondir des angles. On peut y ajuster tout type de matrices fabriquées par le client lui-même ou achetées à d'autres fabriquants.

Livraison Mondiale

Nous gérons le transport n'importe où dans le monde

Garantie 3 ans

Enregistrez votre machine sur la web et obtenez jusqu'à 3 ans de garantie.

Cas de succès

Le témoignage de nos clients est notre meilleure garantie!

Contactez-nous

Contact us by Skype
Call us to +34 972568085
Whatsapp Call

Abonnez-vous à notre Newsletter

Rejoignez la communauté Nargesa et recevez toutes les informations du secteur, des vidéos de démonstration, des promotions dans les machines...
