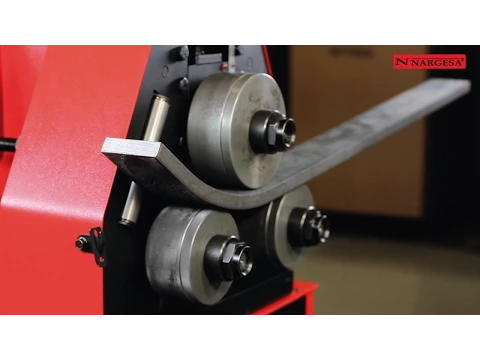

Exemples de travaux réalisés avec Cintreuse de profilés et tubes MC150B
La cintreuse à 3 galets MC150B Nargesa est fabriquée en acier usiné, avec traction sur les deux rouleaux inférieurs, transmission par pignons trempés. Capacité maximum de cintrage sur tubes ronds: 2" pouces ou 50 mm.
Cintreuse de profilés MC150B NARGESA. Notre cintreuse de tuyaux MC150B a été conçue pour réduire au maximum les coûts de fabrication et donner le maximum de prestations d’enroulement de tubes et profilés. Fabriquée pour enrouler différents profilés comme les platines ou les planchettes, plier des profilés en T, enrouler des profilés en U, cintrer des angles, plier des barres massives, aussi bien rondes que carrées, réaliser des spirales sur des tubes ou des tuyaux carrés, rectangulaires ou ronds, et dans différents matériaux: fer, acier au carbone, inoxydable, laiton, cuivre, aluminium. L’objectif de ces pliages étant la fabrication de serres, tables, chaises, protections d’automobiles, portes, fenêtres, grillages, portails et une infinité de produits métalliques.
Tous les produits Nargesa s’adaptent aux normes CE de fabrication de machinerie industrielle.
Caractéristiques techniques
La cintreuse pyramidale à galets MC150B a été conçue par notre équipe d’ingénieurs Nargesa pour réaliser des travaux de cintrage sur différents profilés et matériaux à un coût très réduit pour le client. Le secret est la fabrication de masse. Nombreux sont nos clients qui nous demandent une cintreuse à un prix accessible, facile de manipulation et robuste, comme le sont les fabrications Nargesa. Une des principales motivations d’achat réside dans l’avantage de ne pas devoir dépendre de tiers pour réaliser des travaux de cintrage. Les retards permanents dus au fait de devoir dépendre d’autres que de soi-même représentent toujours plus de coût que de réaliser un investissement dans l’achat de notre cintreuse de profilés et tubes MC150B.
- Traction à deux roulaux. Les deux rouleaux inférieurs sont motorisés et ajustables pour obtenir une meilleur traction.
- Transmission sécurisée au moyen de pignons plats tempérés.
- Diamètre des axes: 40 mm.
- Longueur utile des axes: 74 mm.
- Distance entre les centres des axes inferieurs: 230 mm.
- Capacité maximum de cintrage sur tubes ronds: 2" pouces ou 50 mm.
- Réglage de coubure au moyen de l’axe supérieur, ce qui permet de réaliser des cintrages sur des dimensions de tubes et profilés de grand diamètre sans déformation.
- Nous fournissons la cintreuse MC150B avec 9 rouleaux et rondelles standards, avec lesquels on peut réaliser toutes sortes de profilés. (Tubes carrés et rectangulaires, massifs carrés, ronds et rectangulaires, profilés en U, en T, angles, platines plates, en coin...) Il n’y a que pour les tuyaux ronds que des données spéciales sont nécessaires.
- Ruban millimétré pour le cintrage sur l’axe supérieur.
- Deux positions de travail, horizontale et verticale sur le même banc de travail.
- Rouleaux correcteurs sur les parties latérales pour maîtriser la déformation de la courbure, fabriquer des spirales et des escaliers en colimaçon.
- Armoire inférieure pour ranger les rouleaux et accessoires.
- Puissance du moteur: 0.75 KW / 1 CV.
- Tension électrique: Monophasique 230 V (pour d’autres tensions, contacter le fabricant).
- Vitesse des rouleaux: 6 RPM.
- Base inférieure apte pour transpalette pour pouvoir transporter facilement la machine sur le lieu de travail ou de rangement en cas de manque de place.
- La machine est envoyée complètement montée, il suffit de la connecter au courant électrique.
- Palette en fer et caisse en carton triple couche apte pour le transport maritime.
- En option: emballage en bois NIMF15.
Tous nos produits sont fabriqués dans nos installations en Espagne. Les composants hydrauliques et électroniques sont complètement standards et des meilleurs marques de premier ordre européen, avec service technique dans le monde entier: Rexroth, Bosch, Roquet, Shneider Electric, LG, Telemecanique, Pizzato, etc...
Capacité de cintrage de las cintreuses Nargesa
Dans le PDF vous pourrez décharger la capacité de courbage de les cintreuses Nargesa. Ces mesures sont orientatives, elles dépendent toujours beaucoup de la résistance du tube ou du profilé.
Téléchargement (1.48 Mo)
Accessoires en option pour Cintreuse à galets MC150B
Galets en acier traité
Rouleaux en acier F155 et traité à 62 Rc. Convient pour tous les types de cintrage de tubes ronds ou en acier inoxydable.
Toujours nettoyer soigneusement avant d'utiliser le tube rulinas acier inoxydable pour éviter la contamination.
Téléchargement (686.22 Ko)
Galets de Sustarin
Galets fabriqués en Sustarin pour cintrer des tubes ronds en acier inoxidable, aluminium et matériaux délicats d'épaisseur inférieure à 2.5mm.
Les galets de Sustarin n'abîment pas et ne salissent pas le tube.
Téléchargement (700.27 Ko)
Jauge de rayon numérique de haute precision
Spécialement conçu pour la mesure de rayon dans les profils.
REF: 140-MED08-00001
La jauge de rayon numérique de haute précision permet à l'utilisateur d'avoir une lecture directe et immédiate du rayon intérieur et extérieur dans une plage de 55 à 11,250 millimètres ou de 2 "à 443" pouces.
La Jauge de rayon numérique de haute précision mesure les rayons dans des objets sphériques tels que des tubes, des profils et des tuyaux d'une manière rapide et précise.
C'est vraiment rapide et facile à utiliser! Il indique le rayon intérieur ou extérieur de la pièce que nous plions sans la retirer de la machine et sans avoir besoin de dessiner et couper au préalable un plan gabarit de guidage.
- Comprend une pile au lithium 3V CR2032
- Comprend 3 Arcs de mesure (100, 200 et 300 mm).
- Livré avec une mallette en acier inoxydable résistant aux chocs
Accessoires inclus pour Cintreuse à galets MC150B
Rondelles de série MC150B/MC200/MC200H
Equipée de 9 galets, avec lesquels on peut réaliser toutes sortes de profilés. Tube carré, rectangulaire, massif carré, rond et rectangulaire, profilé U, profilé T, cornière, platine plate, sur chant...
Galets ajustables par des rondelles à la mesure du tube ou profilé, ce qui nous permet de réaliser des courbes de différentes dimensions de tube ou de profilé.
Galets en acier F1140 trempés et rectifiés.
Téléchargement (985.26 Ko)
Téléchargement (1.36 Mo)
Téléchargement (1.04 Mo)
Téléchargement (127.93 Ko)
Téléchargement (1.52 Mo)
Téléchargement (6.63 Mo)
+ Infos pour Cintreuse à galets MC150B
2 MODES DE CINTRAGES: VERTICAL ET HORIZONTAL. La cintreuse MC150B peut travailler debout ou couchée.
Quand on doit courber une sorte de profilé avec un rayon supérieur à 2 mètres ou que l’on a des problèmes de hauteur dans ses installations, travailler en vertical est réellement peu pratique. Il suffit alors de placer l’enrouleuse couchée pour que la forme de cintrage soit horizontale et avec l’aide de deux supports ou deux chavallets, on repose la pièce pour réaliser le travail au mieux. Par exemple de le cas de cintrage d’arcs pour une serre.
Dimensions de la machine Cintreuse à galets MC150B
Dimensions de la machine: 680x950x1240 mm.
Poids: 270 Kg.
Code de la taxe à l'importation: 84622900
Autres caractéristiques:
- Base apte pour transpalette pour transporter facilement la machine sur le lieu de travail ou de rangement.
- La machine est envoyée complètement montée.
Caractéristiques de l'emballage Cintreuse à galets MC150B
Nº Colis: 1.
Largeur: 700 mm.
Profondeur: 950 mm.
Hauteur: 1250 mm.
Volume: 0,83 m3
Poids Net: 270 Kg.
Poids Brut: 280 Kg.
Code de la taxe à l'importation: 84622900
Autres caractéristiques:
- Base apte pour transpalette pour transporter facilement la machine sur le lieu de travail ou de rangement.
- La machine est envoyée complètement montée.
- Emballage sur palette de fer et en caisse de carton triple couche apte pour le transport maritime.
- En option: Emballage complètement en bois traité NIMF15.
Utilisations de la machine Cintreuse à galets MC150B
Les cintreuses de tubes et profilés Nargesa sont conçues pour que le cintrage des différents profilés soient le plus facile et pratique possible. Le secret du cintrage sur 50% des profilés ou tuyaux réside dans la fabrication des galets. Les autres 50% sont dans le placement des données pour chaque profilé ou tube. Les rouleaux pour les tuyaux ronds doivent être le plus ajustés possible pour éviter leur déformation. Quand il s’agit de profilés avec d’autres formes comme la planchette, la platine ou la barre, le tube carré, rectangulaire, la barre massive carrée, rectangulaire, le profilé en T, en U et en angle, alors le placement des 9 rouleaux de la cintreuse à galets MC150B est essentiel pour un bon travail de cintrage. Le courbé de profilés et tubes est un art qui s’apprend avec la pratique, mais avoir de bonnes directives dès le début aide à progresser plus vite. L’utilisation de la cintreuse est seulement de plier sur différents profilés et formes, mais ses applications sont infinies: portes, fenêtres, grilles, portails, escaliers, mobilier métallique, sculptures, brides pour la tuyauterie, ballustrades, spirales en tuyaux, serres, tables, chaises, signaux de trafic,…
-
